Restaurierung der 540 GR Moorburg

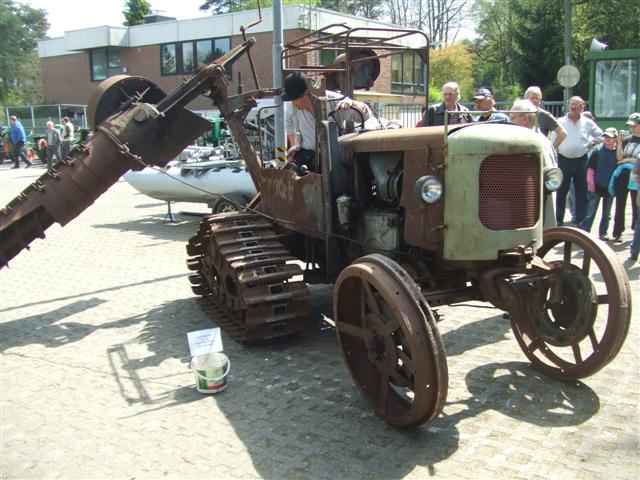

Die Moorburg auf dem Treffen 2008

Im Mai 2008 fiel die Entscheidung zur kompletten Restaurierung der Moorburg.

Noch im Sommer begann die Zerlegung des komplexen Gerätes.

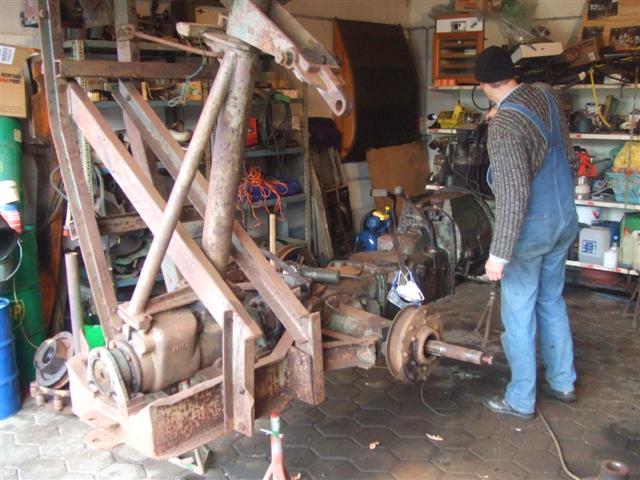

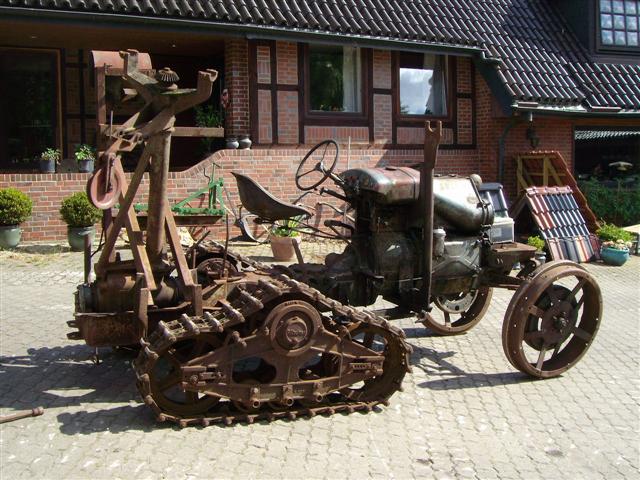

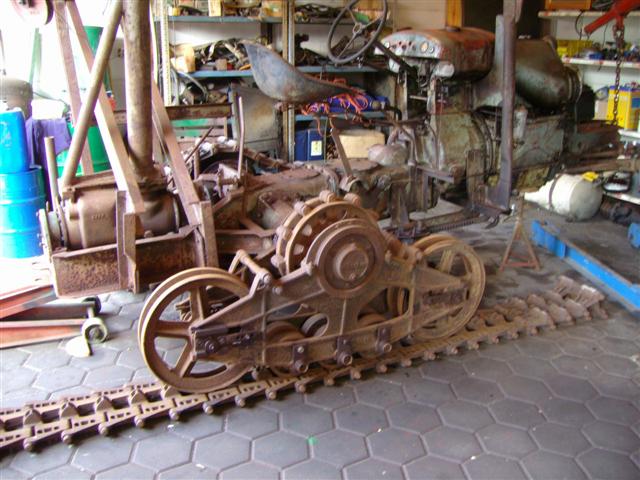

Moorburg ohne Förderschnecke Ketten Demontage

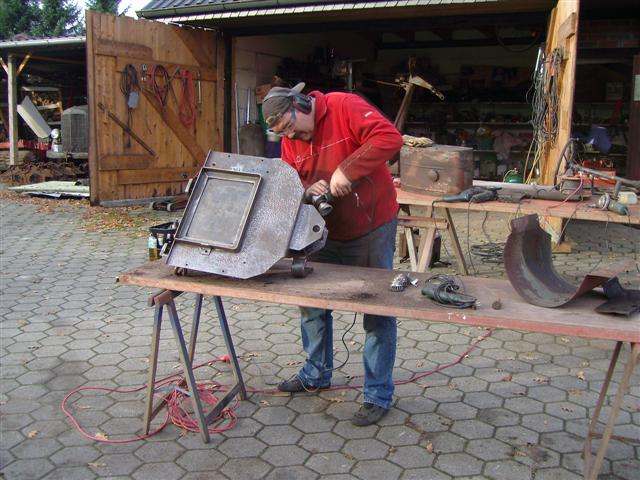

Großes "Schleif-Event" im November. Vier Mann, vier Winkelschleifer...

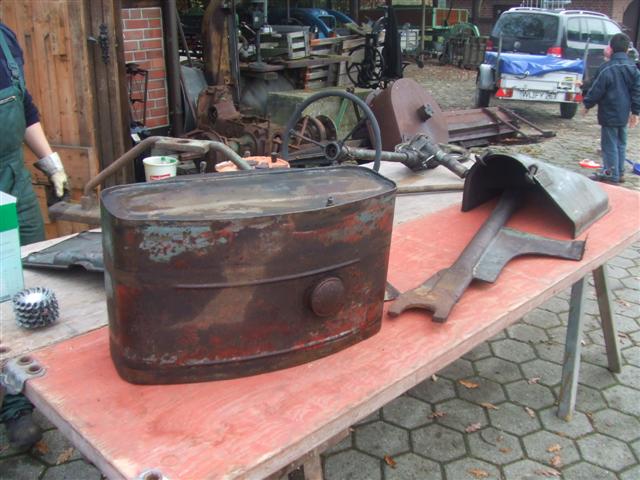

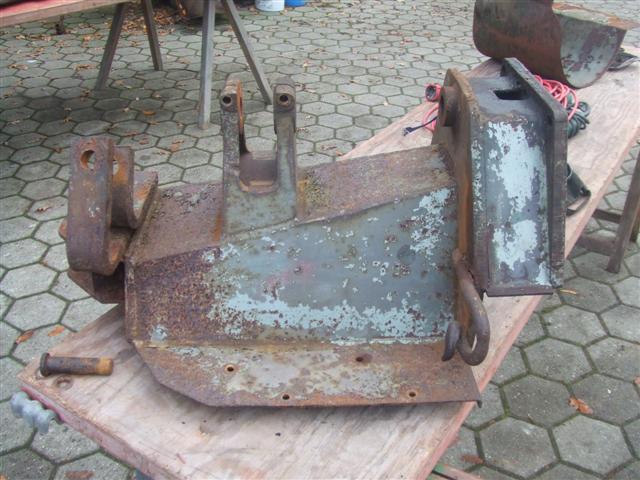

Tank und Auflage der Schnecke Vorderachsbock

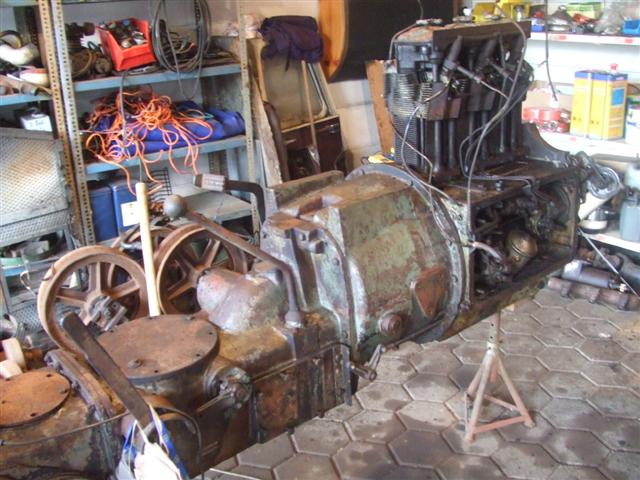

Nico reinigt den Motor gestripptes Getriebe

Karsten am Vorderachsbock Chef beäugt die Arbeiten kritisch

An den Folgetagen wurden Motor und Getriebe grundiert / lackiert

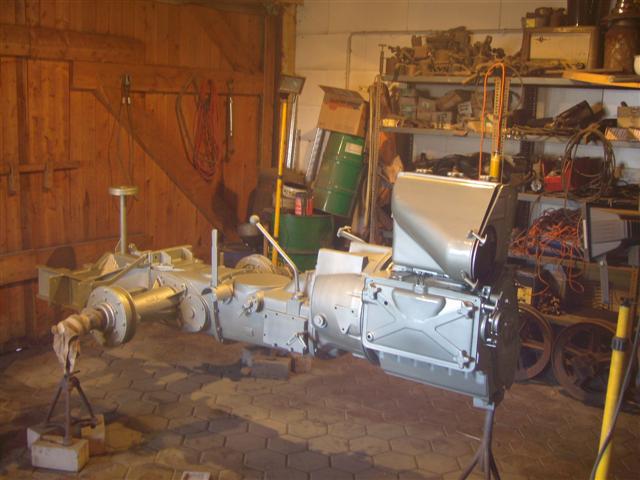

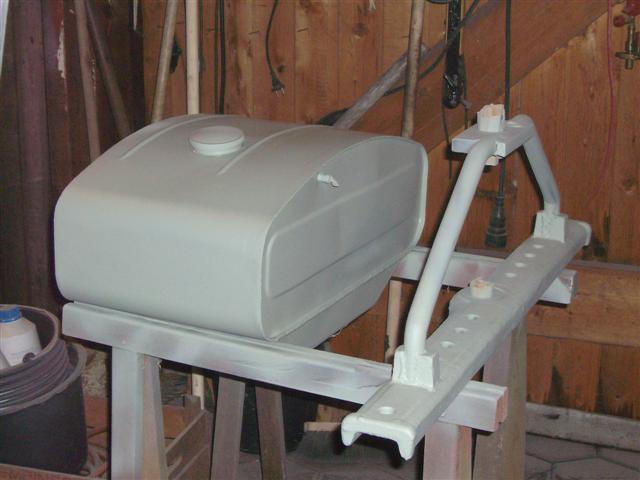

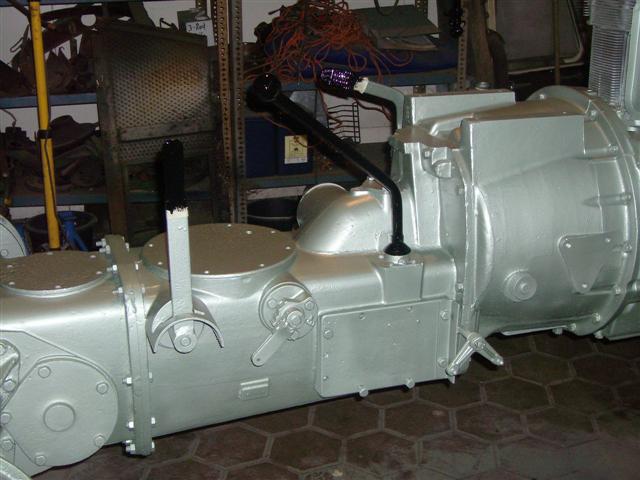

Tank und Vorderachse Getriebe samt Motor

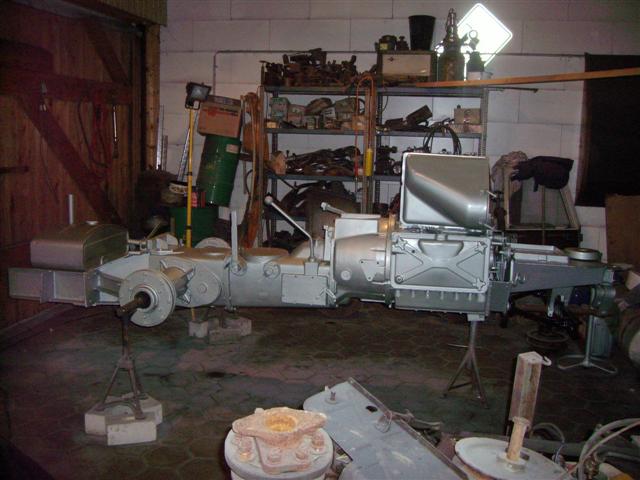

montierter Vorderachsbock Chassis Gesamtansicht

Dezember: Vorderachse neu ausgebuchst und lackiert wieder montiert

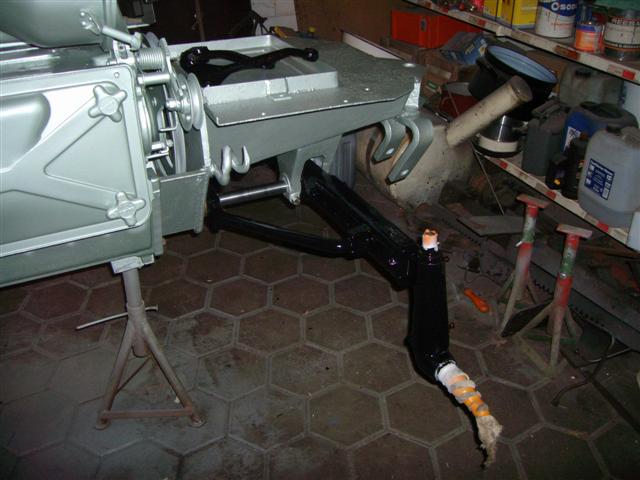

Vorderachse wieder montiert lackierte Schalthebel

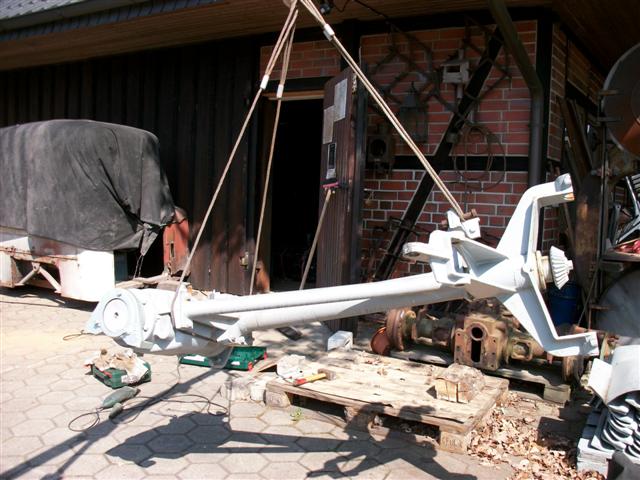

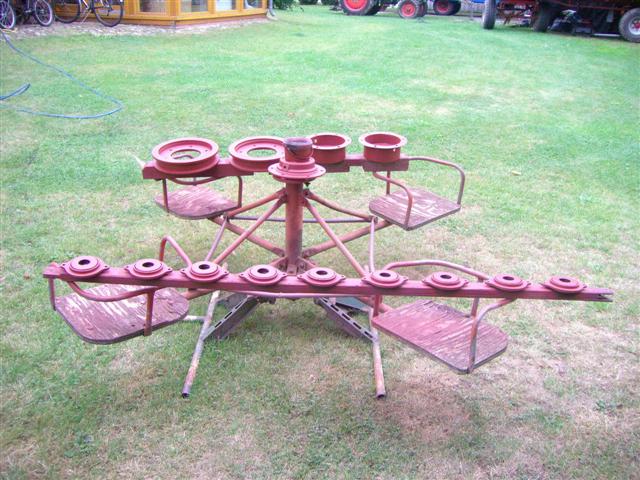

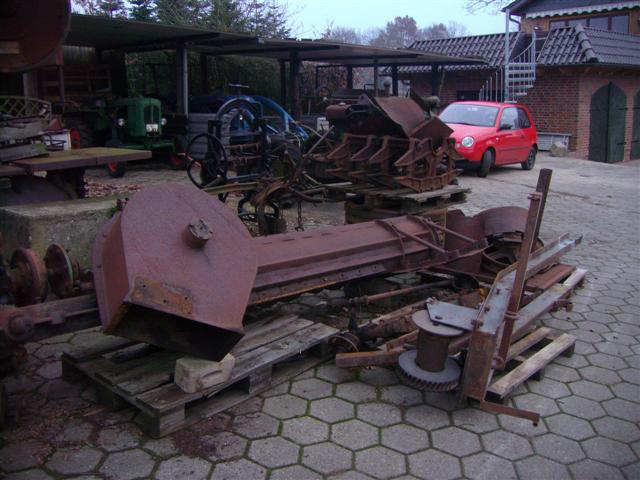

Januar 2009: Die komplette Förderschnecke, die Laufgestelle, und weitere Kleinteile werden für den Transport zum Sandstrahlen vorbereitet

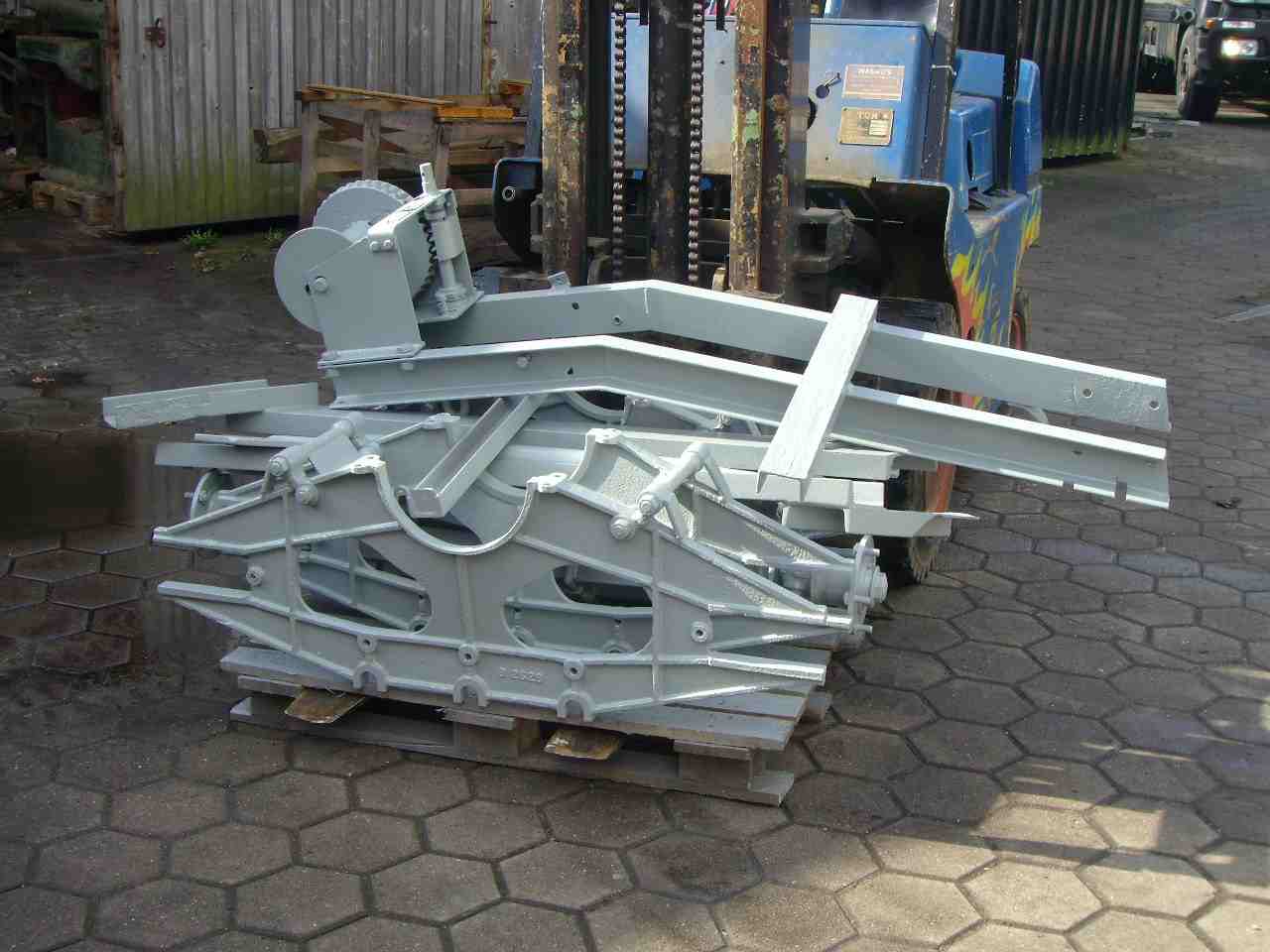

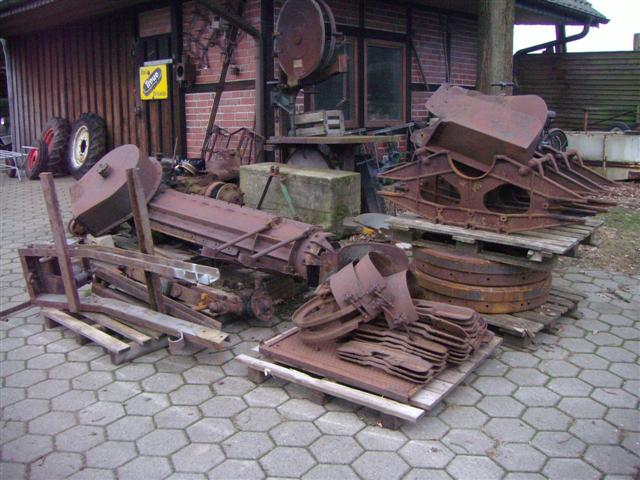

Teile des Aufbaus Alle zu Strahlenden Teile

März 2009: Ein großer Tag, heute konnte Thorsten die gesamten gesandstrahlten und grundierten Teile abholen. Dank Sponsor ist so der komplette Rost von den komplexen Teilen verschwunden.

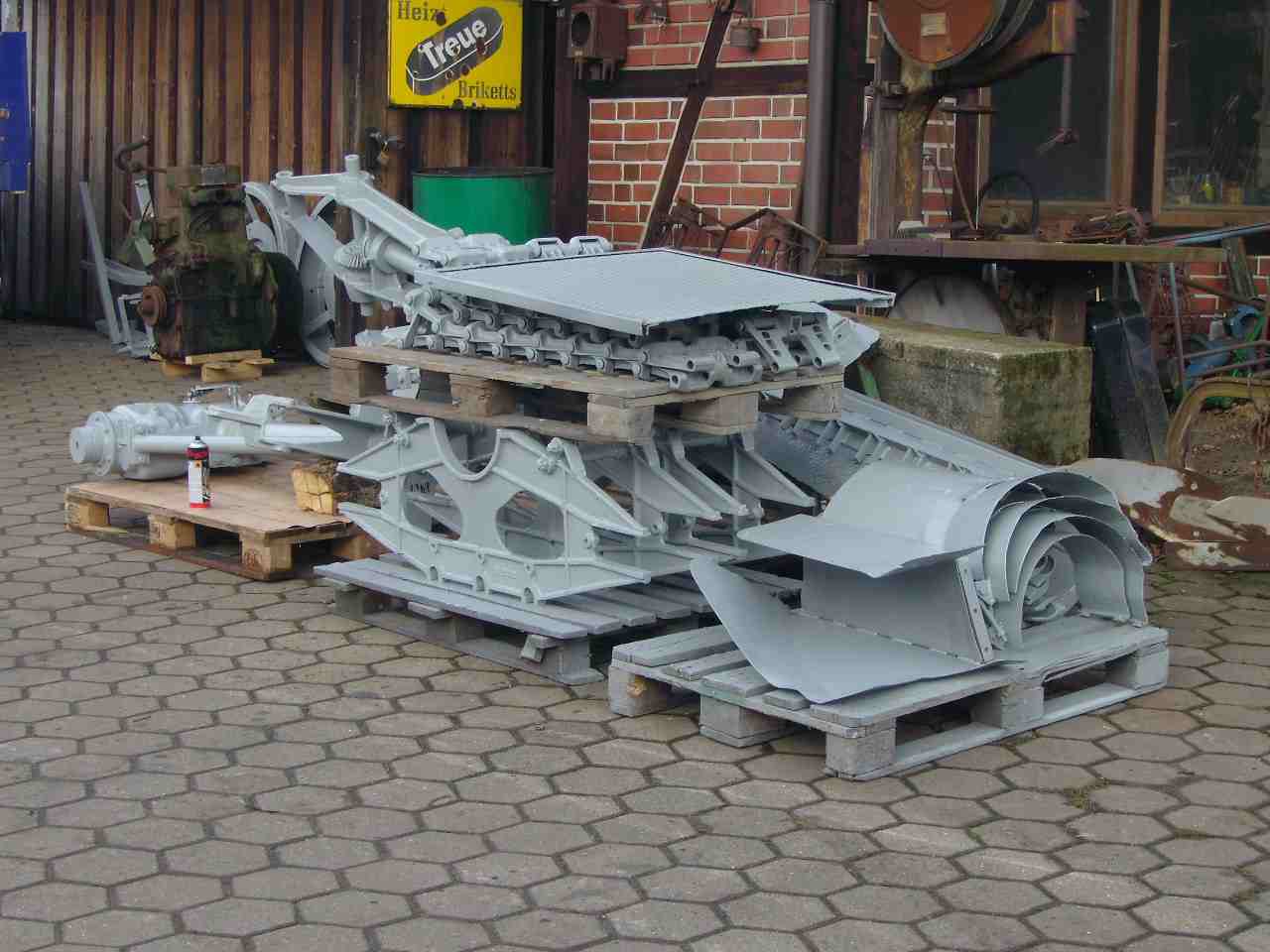

Gesamtansicht aller Teile Die Laufgestellrahmen

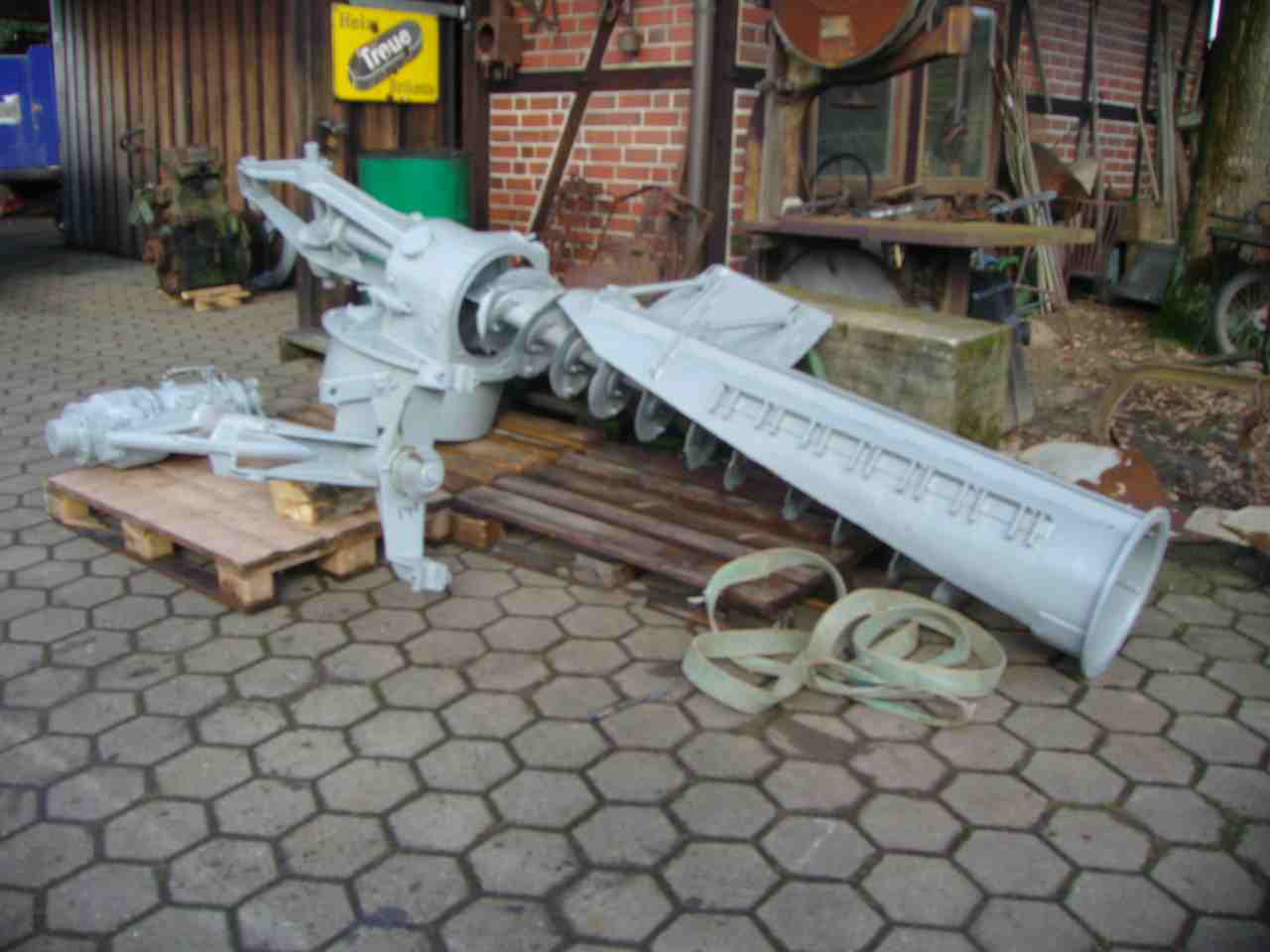

Teile der Laufgestelle Die Förderschnecke

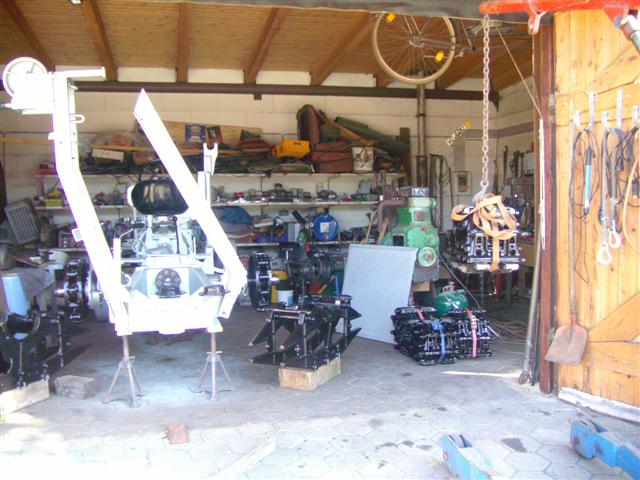

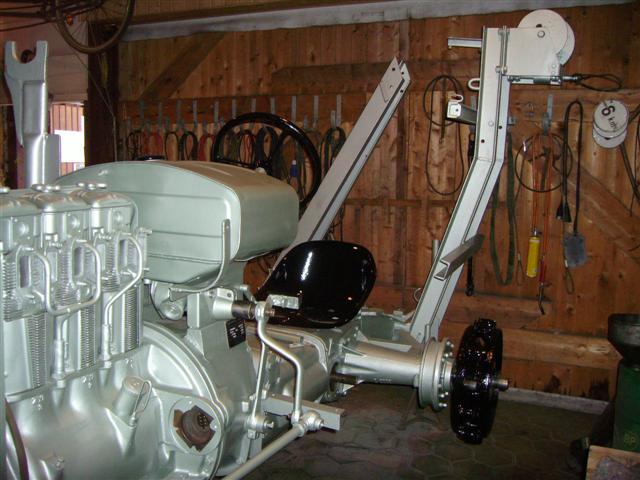

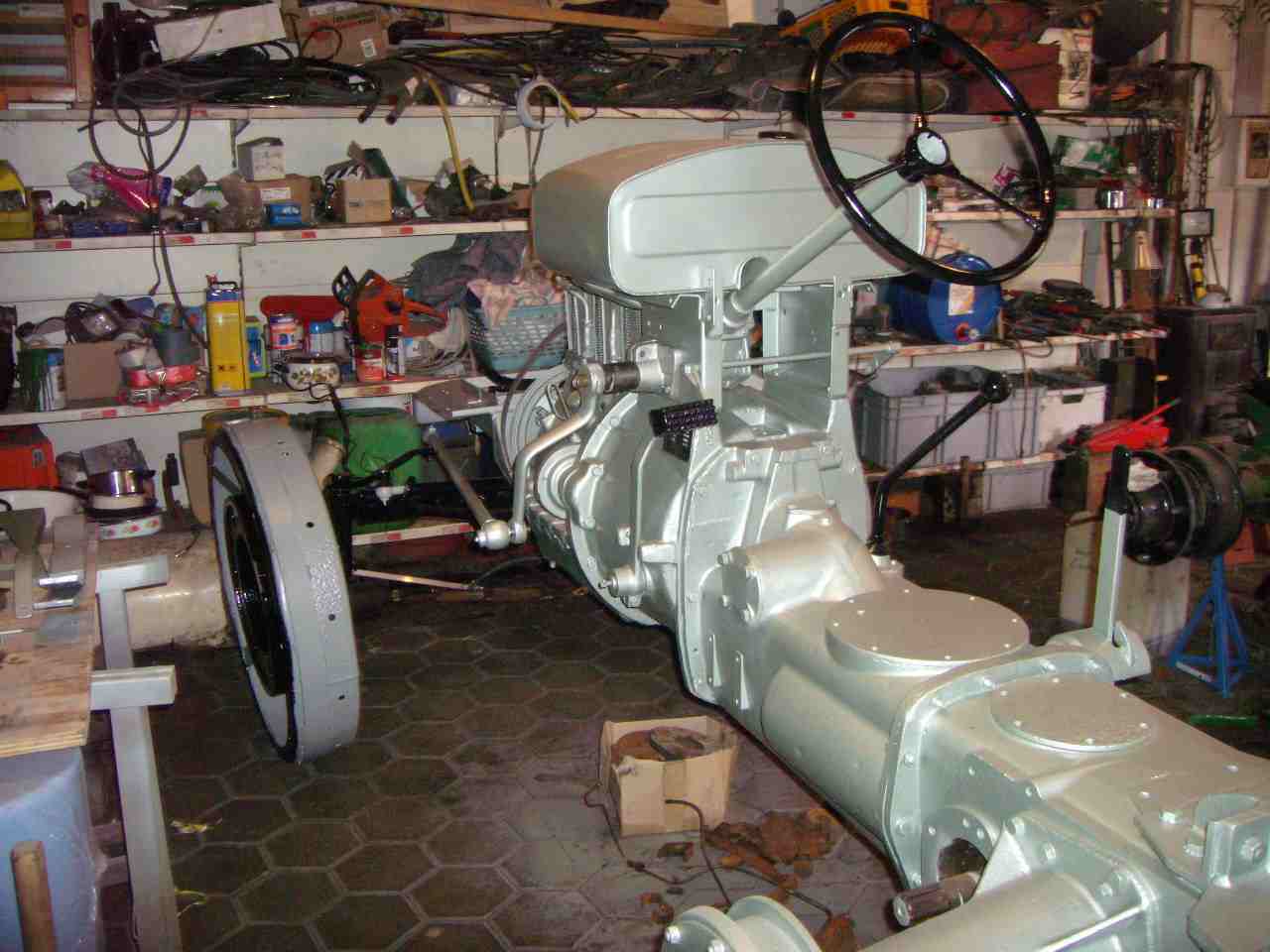

April 2009: Nach einer arbeitsreichen Woche in welcher viel lackiert wurde steht der Grabenreiniger nunmehr wieder auf seinen eigenen "frisch bereiften" Vorderrädern.

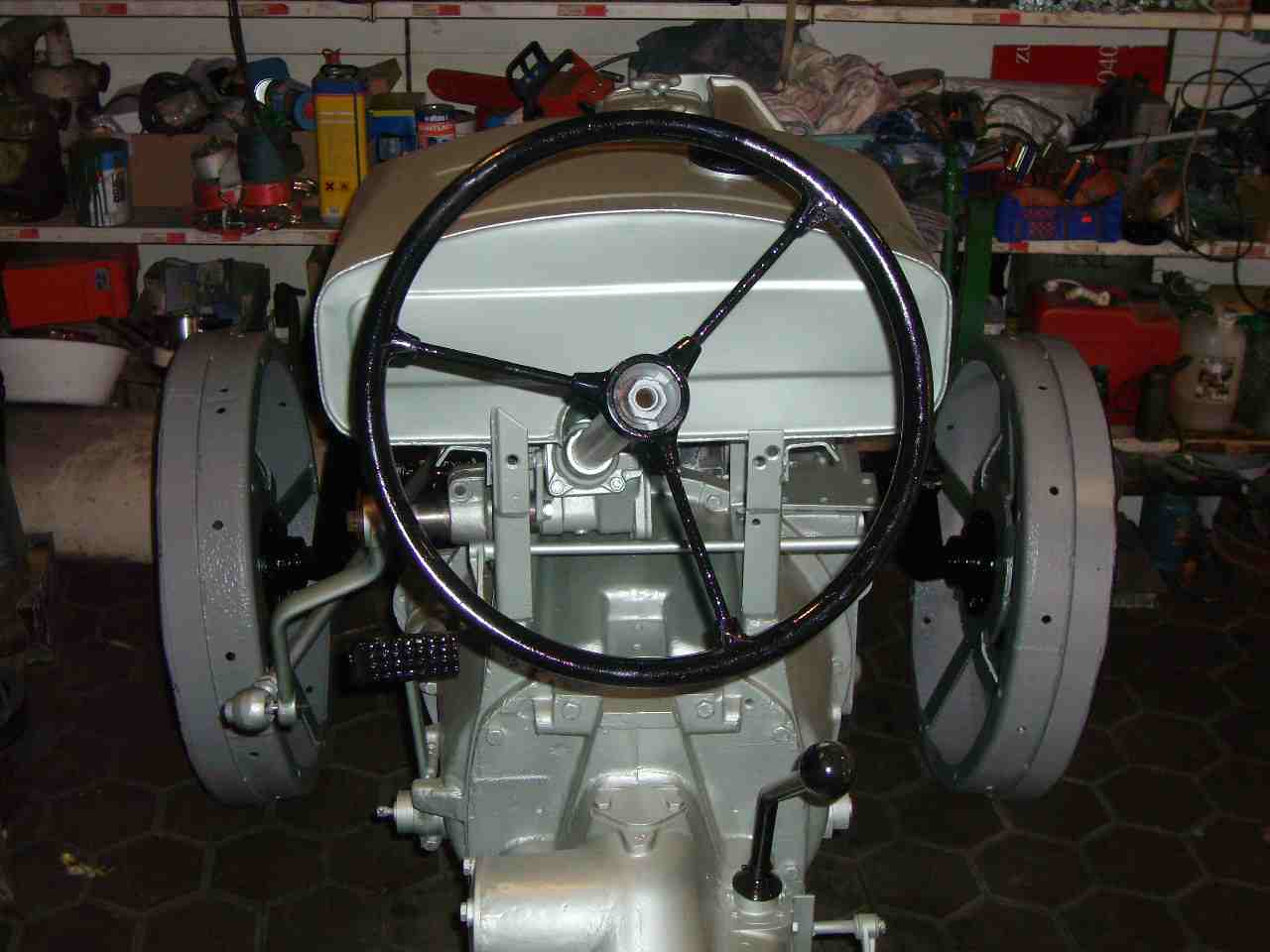

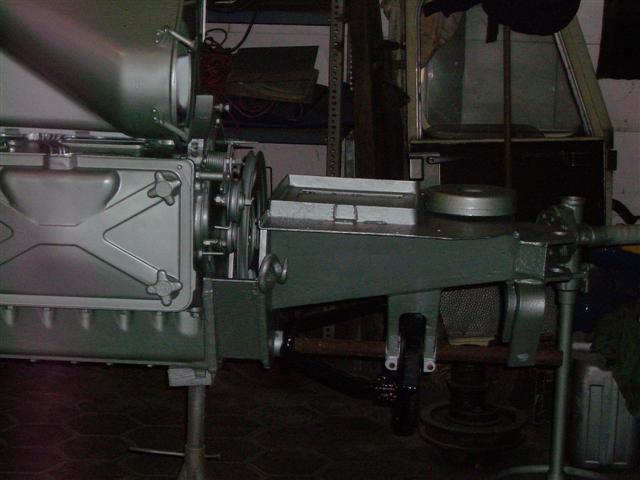

Blick aus Fahrerposition komplett montierte Lenkung

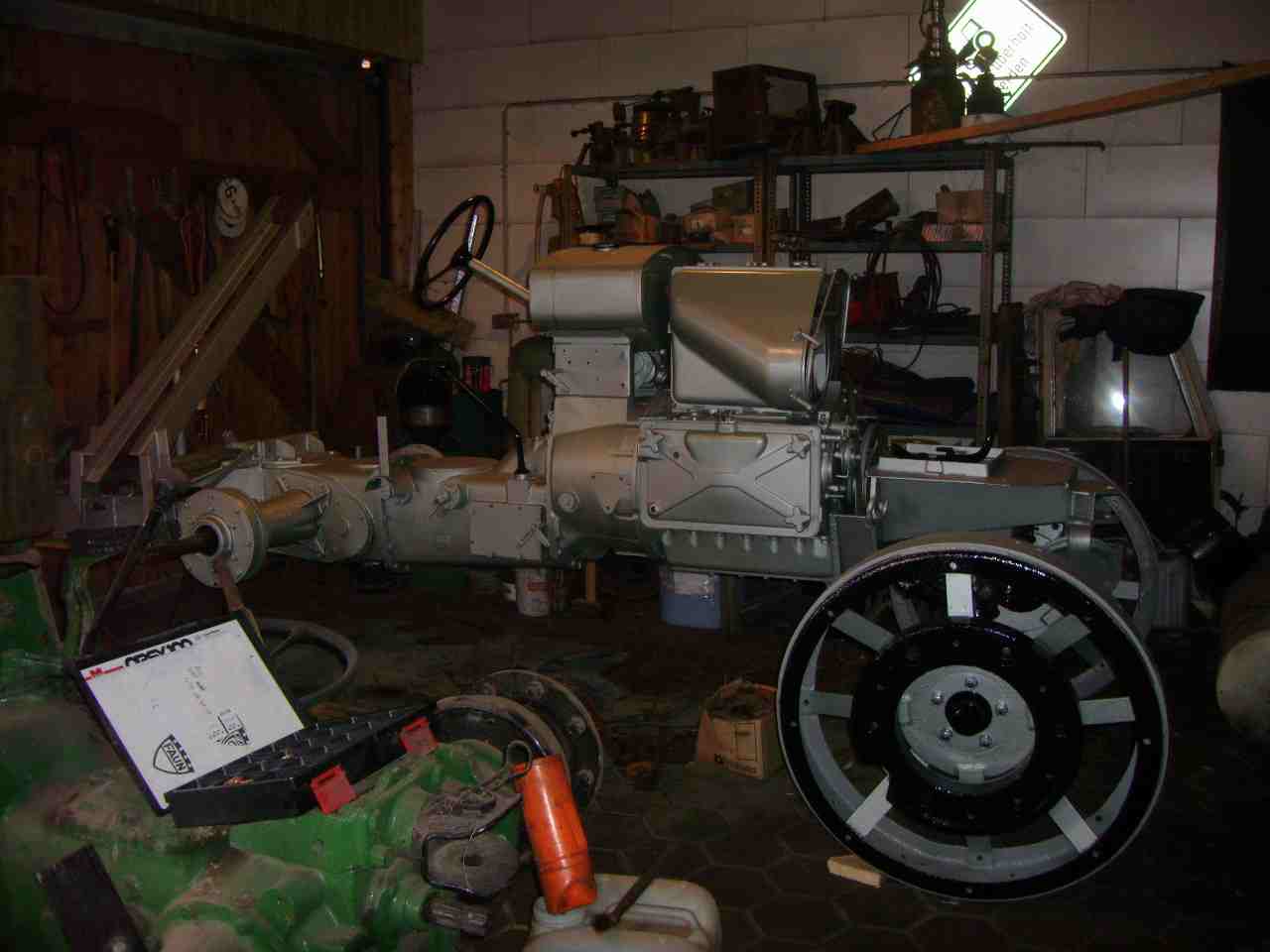

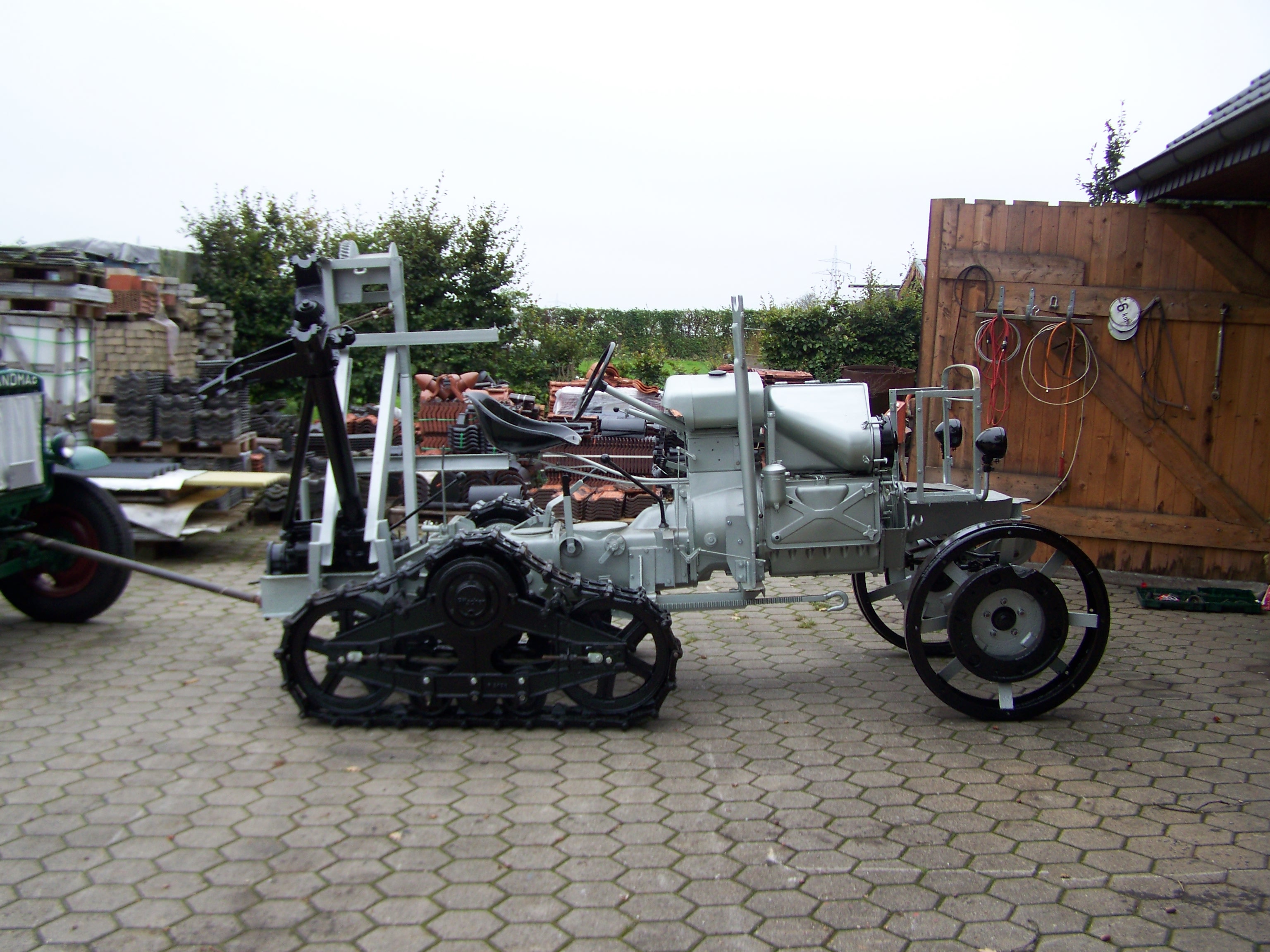

aktuelle Seitenansicht

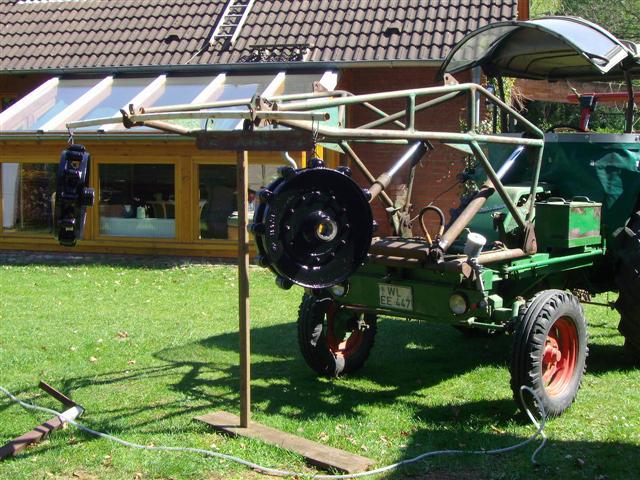

Endlich Sonnenschein. Das gute Wetter wird sofort genutzt um unhandliche gesandstrahlte Teile unter Nutzung verschiedener Hilfsmittel zu lackieren...

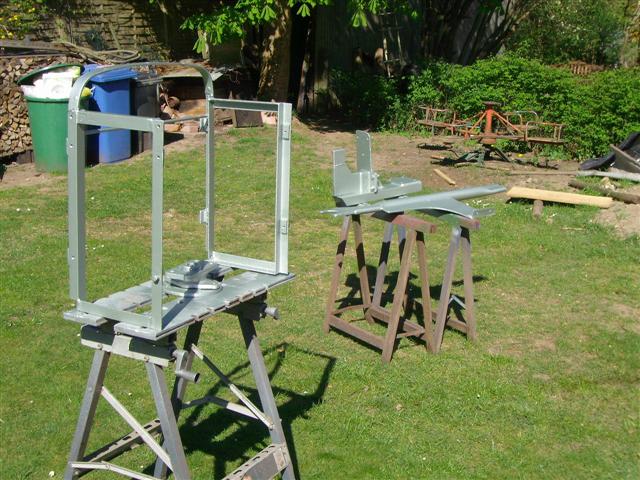

Haubenrahmen, Schneckenstütze Antriebsräder

...und schon sind die neuen Teile wieder an ihrem Platz.
Auch bei der Moorburg gilt es marode Teile nachzufertigen. Hier zunächst der Auspuff

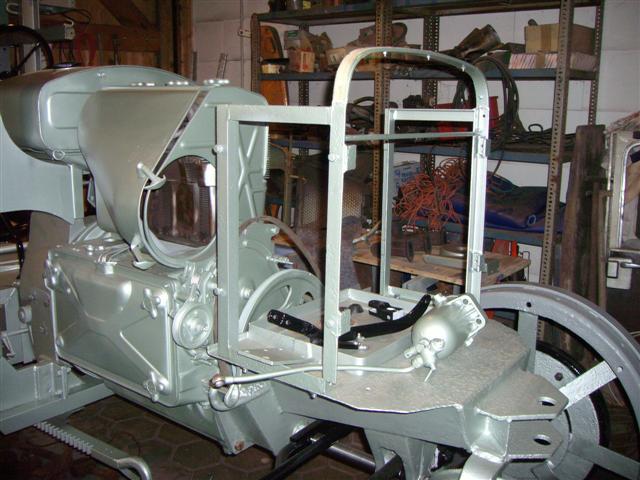

montierte Antriebsräder Haubenrahmen wieder auf dem Vorderachsbock

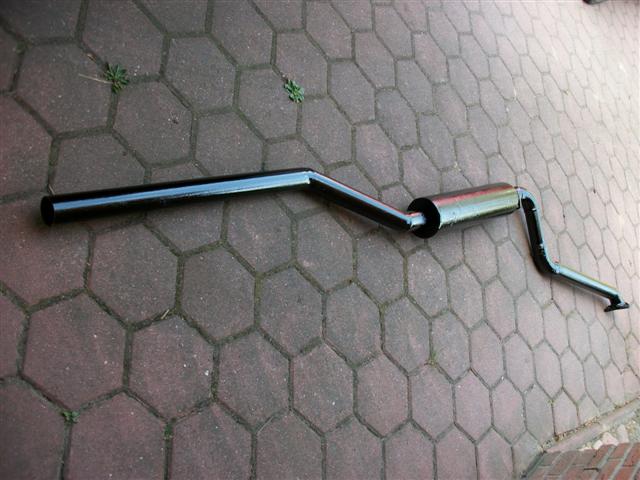

Einzelteile des neuen Endtopfes Auspuff probehalber zusammengesteckt

Nach längerer Zwangspause kann es endlich an der Moorburg weiter gehen. Um zügig wieder mobil zu werden sind nunmehr die hinteren Kettenlaufgestelle an der Reihe. Es beginnt mit den Rahmen, und für die Optik mit den Achsabdeckungen. Etwas unhandlich und somit nur mit dem Frontlader zu bewegen sind die Antriebsketten.

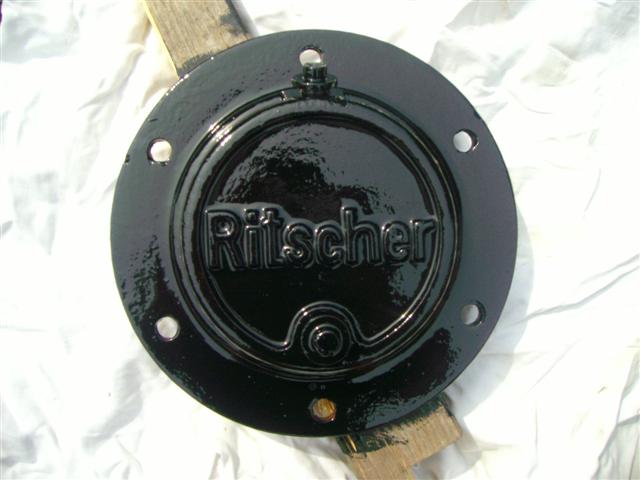

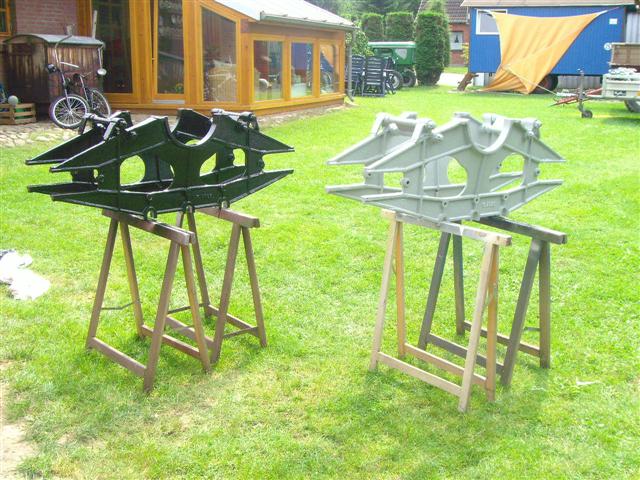

Laufgestellrahmen Achsdeckel

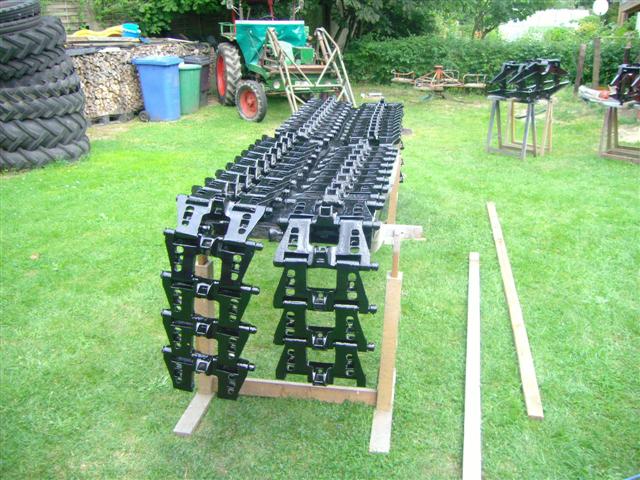

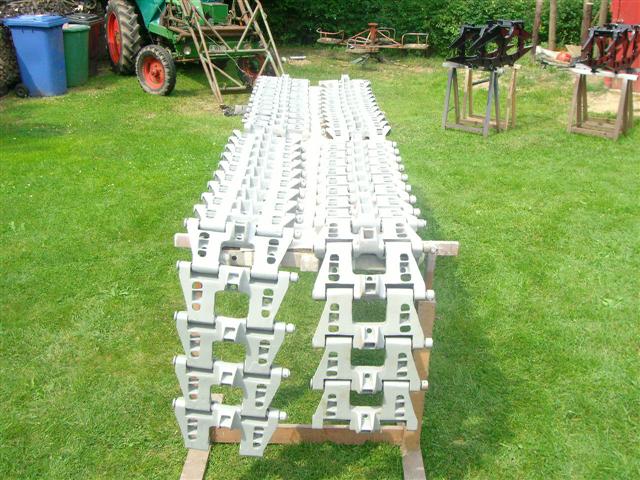

Ketten grundiert Ketten lackiert

20.08.2009 es geht zügig weiter. Nunmehr sind alle Teile für den Kettenantrieb aufgearbeitet, und alles wird für den Zusammenbau vorbereitet

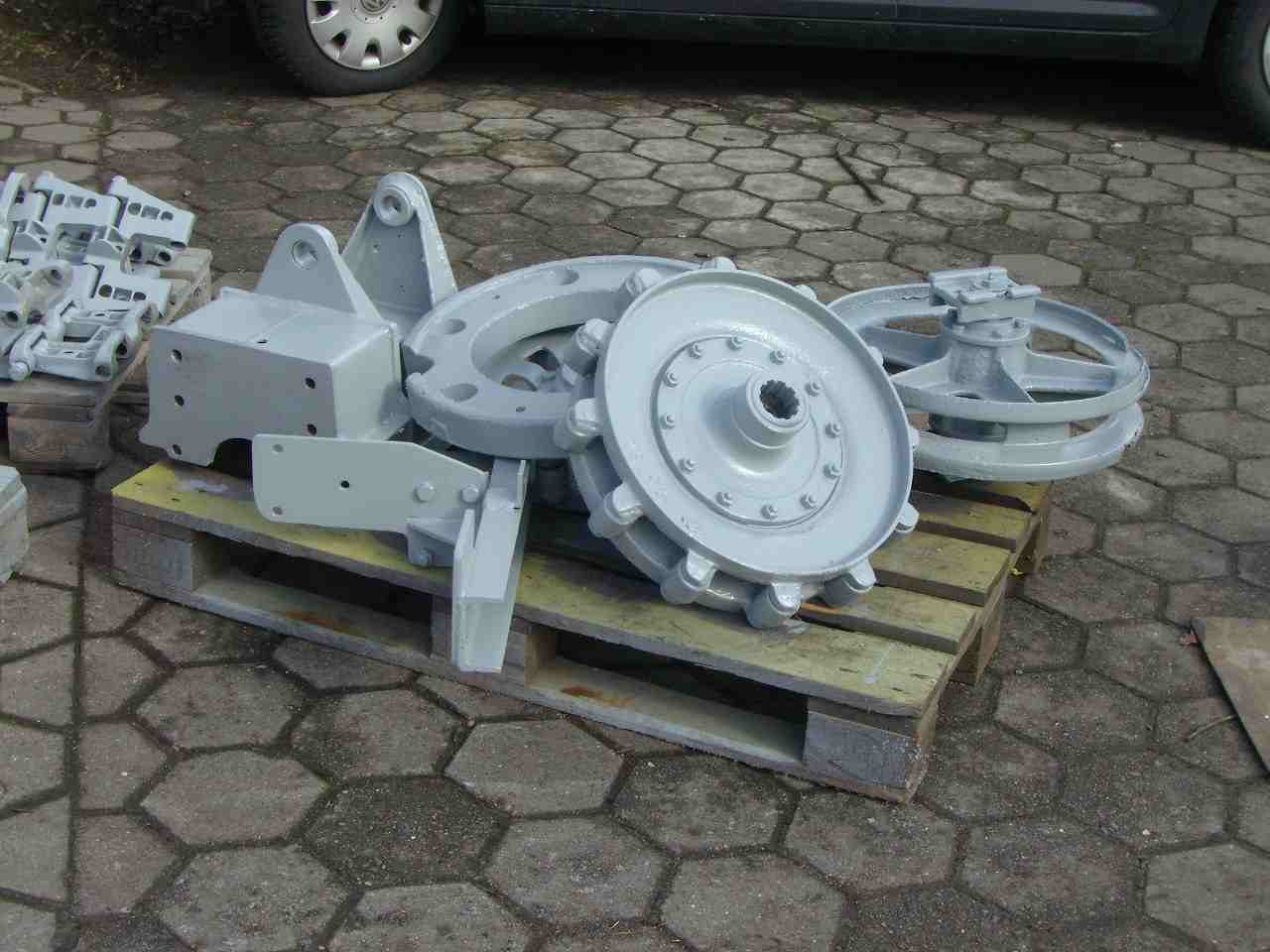

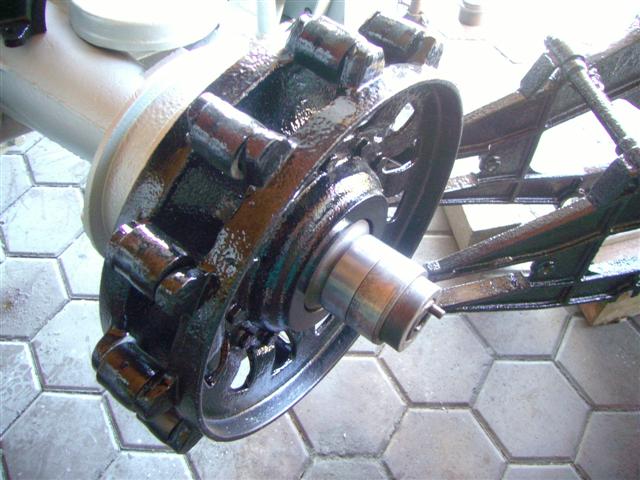

Laufgestellrahmen vor der Montage Antriebsrad komplett montiert

November, weiter geht es. Inzwischen sind alle Laufrollen und Treibräder zerlegt und gereinigt. Reichlich neue Kugellager und Simmeringe wurden beschafft, und die Teile der Laufrollen wurden grundiert und kommen nun kurzfristig zum Einbau.

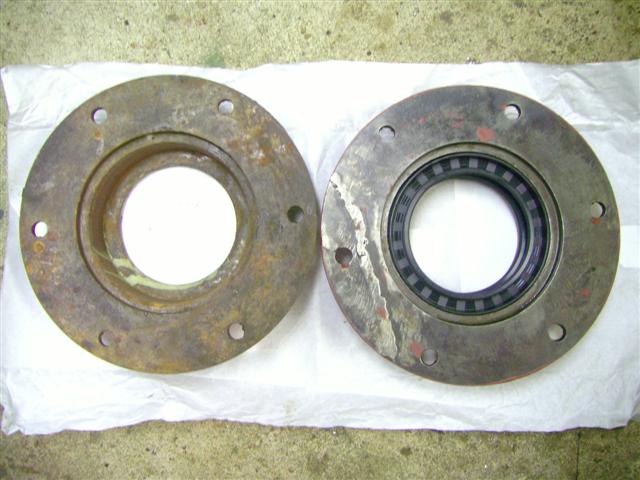

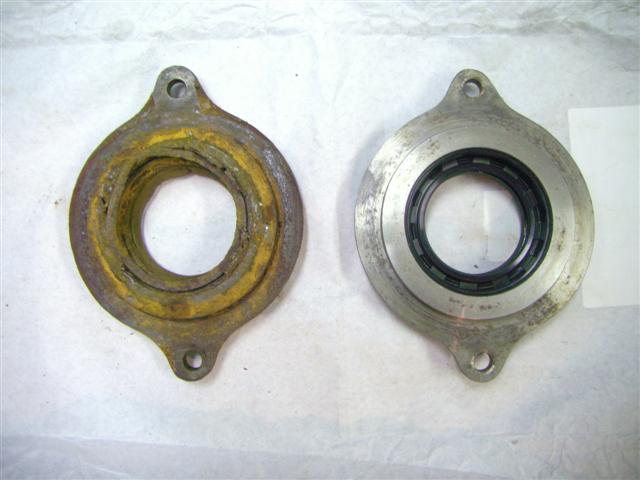

Dichtungsdeckel Laufrahmen Dichtungsdeckel Treibrad

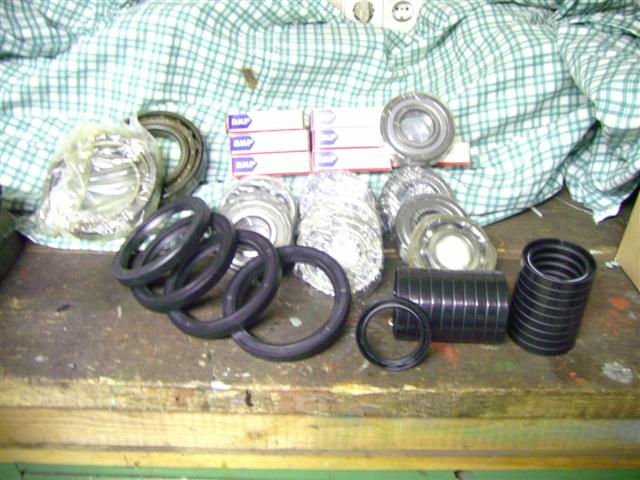

Kugellager und Simmeringe Deckel grundiert

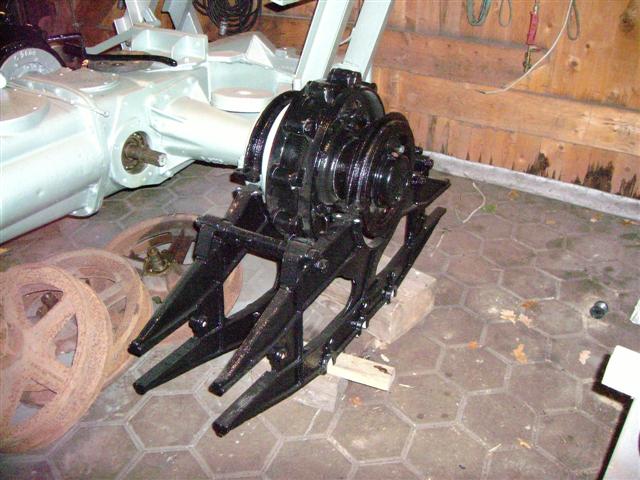

Die alten Kettenspannschrauben waren nicht mehr zu gebrauchen. Diese wurden alle neu gefertigt. Es beginnt der Zusammenbau des ersten Laufgestells. Antrieb und Rahmen sind bereits montiert.

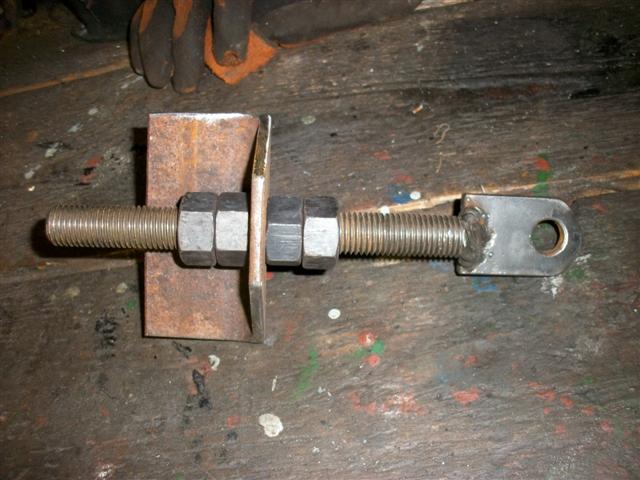

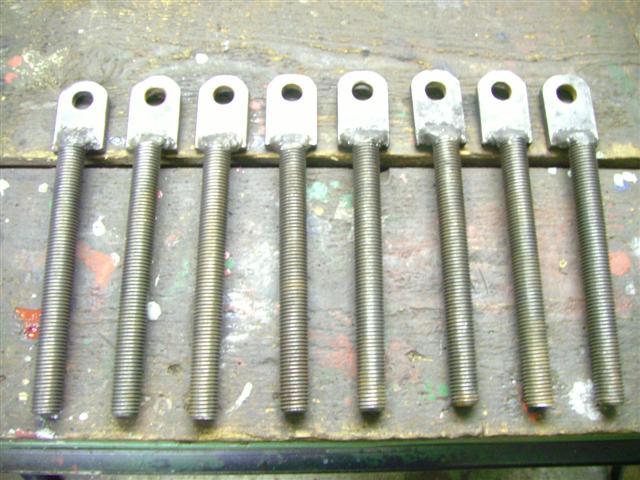

neue Kettenspanner Laufwerksrahmen montiert

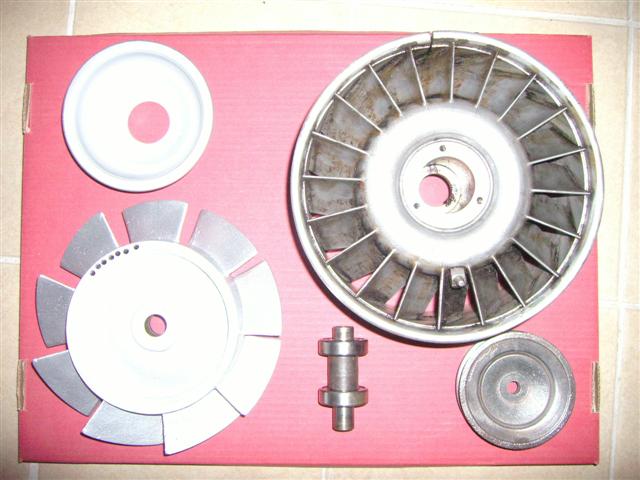

Derzeit werden allerlei kleinere Teile aufgearbeitet. Das Kühlgebläse ist gestrahlt und teils bereits lackiert,

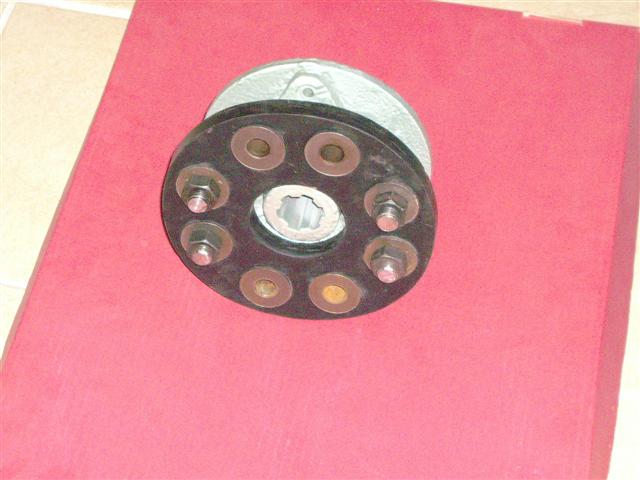

die Hardyscheibe ist bereit für den Einbau im Schneckenantrieb

Kühlgebläse aufgearbeitet Hardyscheibe

Viel Aufwand erfordert das Aufarbeiten der 6 Laufrollen. Keine Dichtung hat das Fett gehalten,
Rost in allen Lagern. Die Trennung der Teile ist nur unter gewaltiger Kraft einer 20 T Presse möglich.

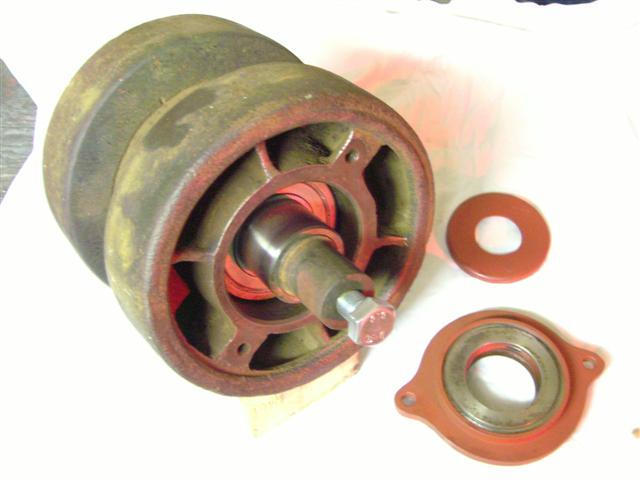

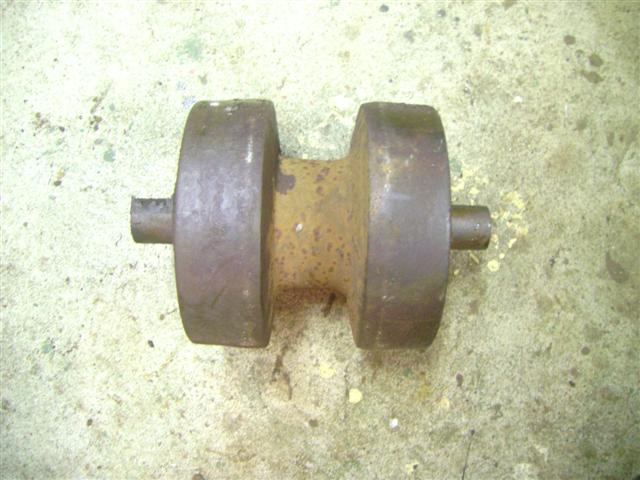

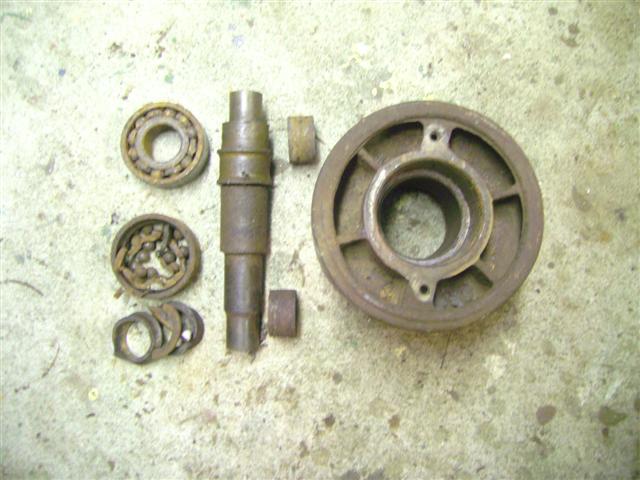

Zustand Laufrolle ausgepresste Achse

Der Zusammenbau der gereinigten Teile erfolgt jeweils mit neuen Kugellagern
und in den Deckeln mit neuen Simmeringen

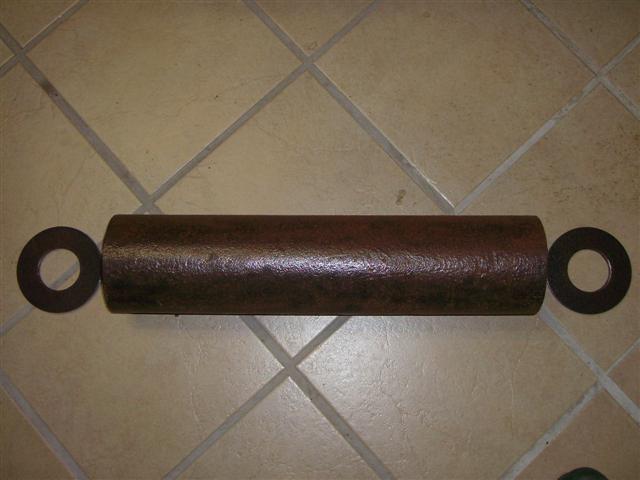

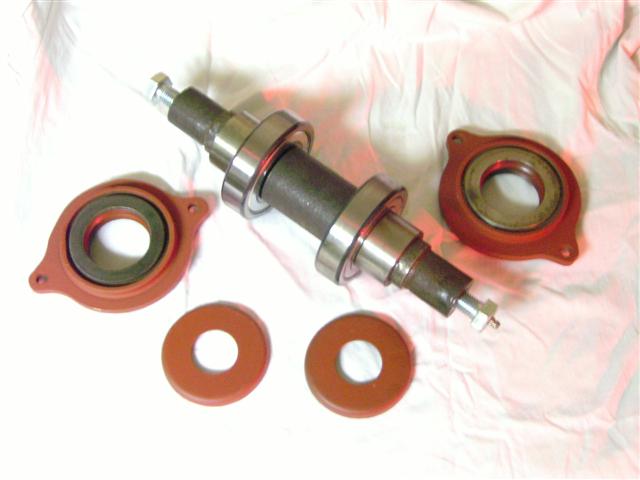

Achse mit neuen Lagern Laufrolle montiert

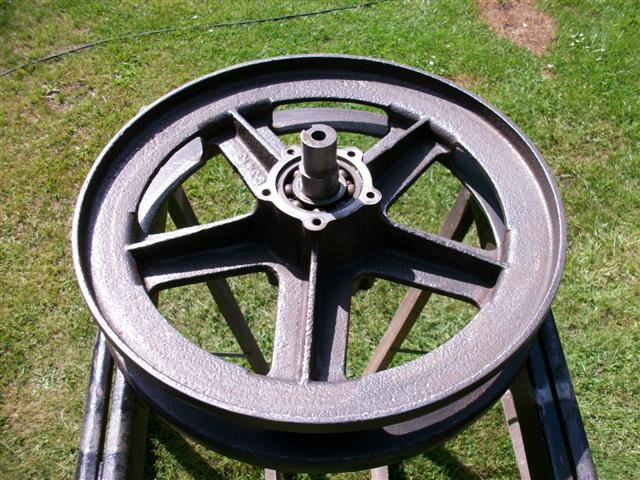

Als letzte Teile des Kettenantriebes sind nunmehr die Leiträder in der Aufarbeitung. Nach aufwändigem
reinigen mit verschiedenen Zopfbürsten wurde sogleich wieder grundiert. Dabei haben natürlich
auch gleich weitere Einzelteile eine Farbdusche mit abbekommen.

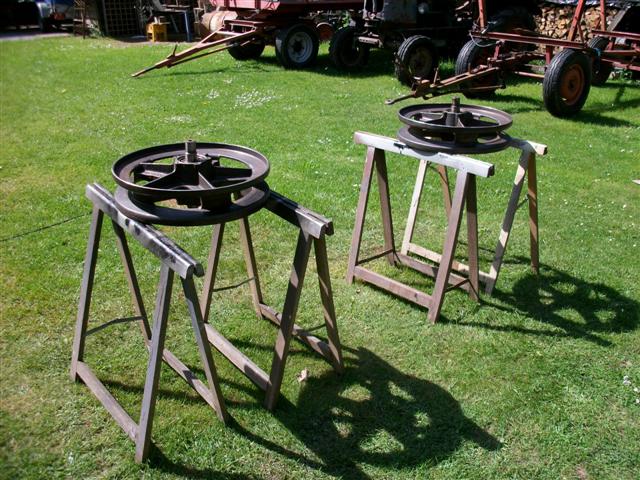

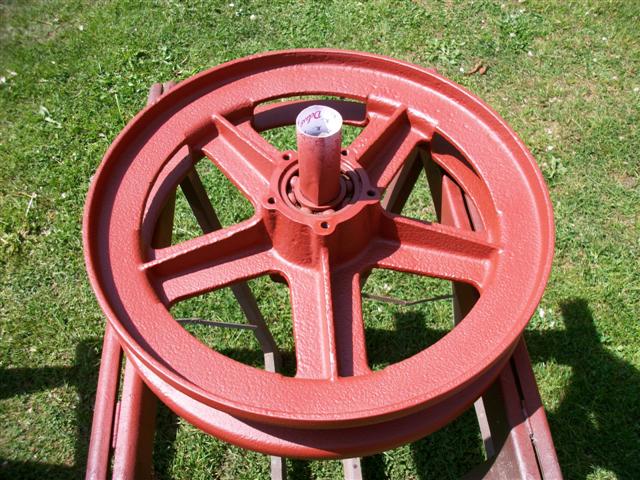

Leiträder zur Bearbeitung Leitrad gereinigt

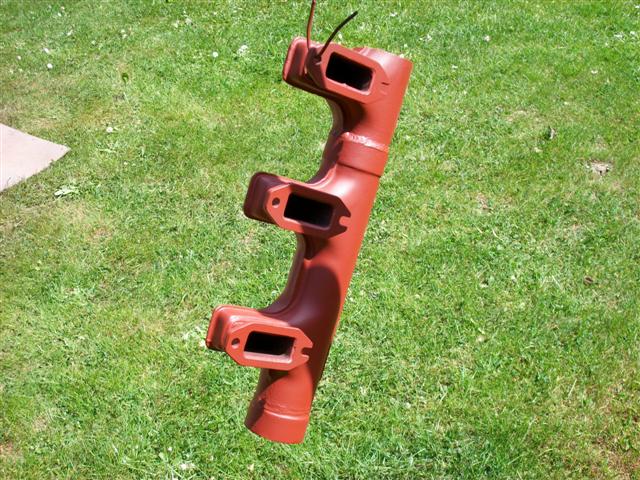

Leitrad grundiert Krümmer grundiert

Wir sind im Juni 2010 angekommen, nunmehr kann wieder intensiver an der Moorburg gearbeitet werden.
So konnten einige Lagerdeckel, der Anlasser und die Instrumententafel grundiert und lackiert werden.
Der Handbremshebel ist vor der Lackierung komplett neu ausgebuchst worden.

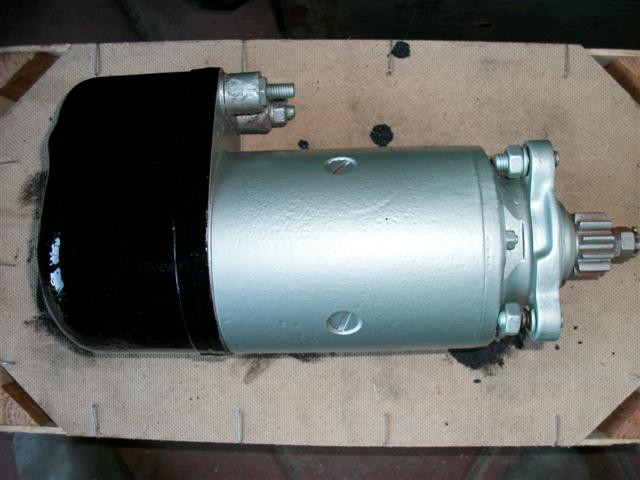

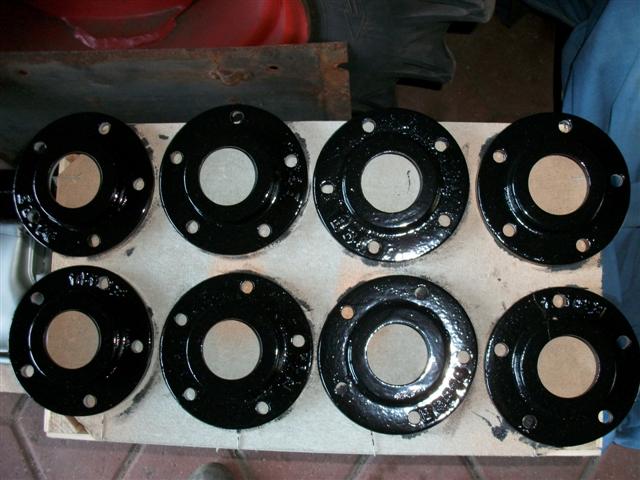

lackierte Lagerdeckel Anlasser lackiert

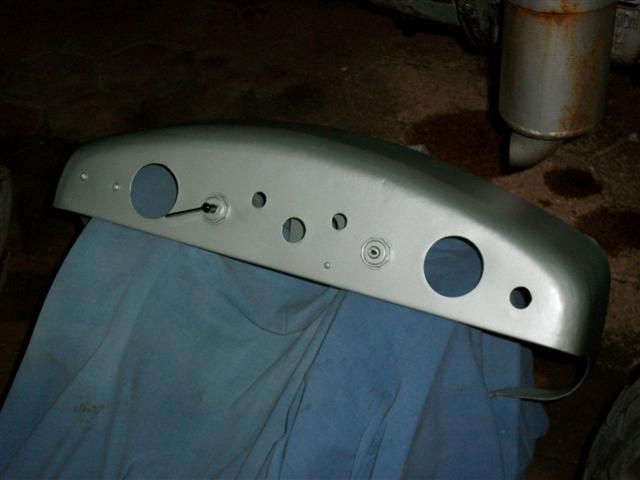

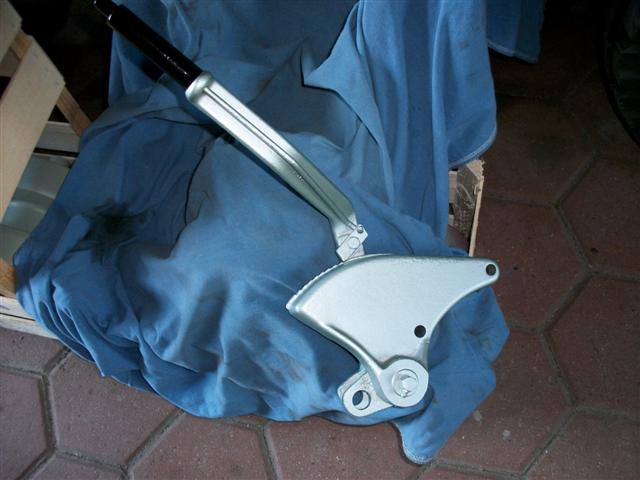

Instrumententafel lackiert Handbremshebel lackiert

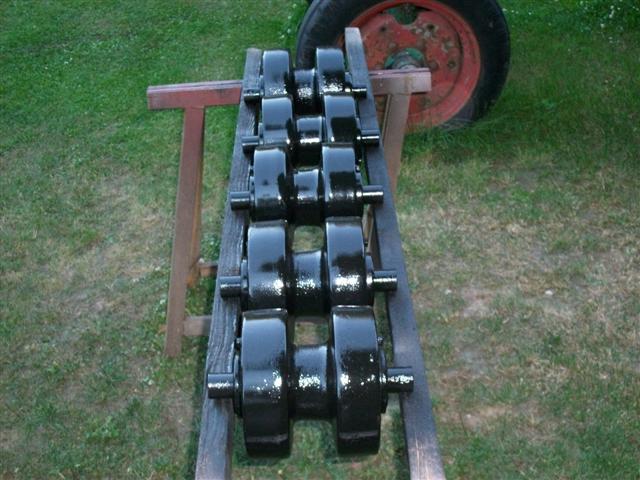

Laufrollen lackiert

Nachdem nunmehr viele Einzelteile aufgearbeitet und lackiert wurden, war es an der Zeit all Diese
wieder an der Moorburg anzubringen.

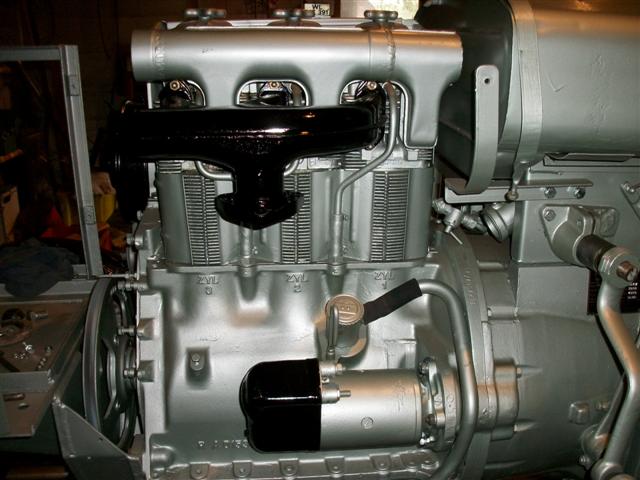

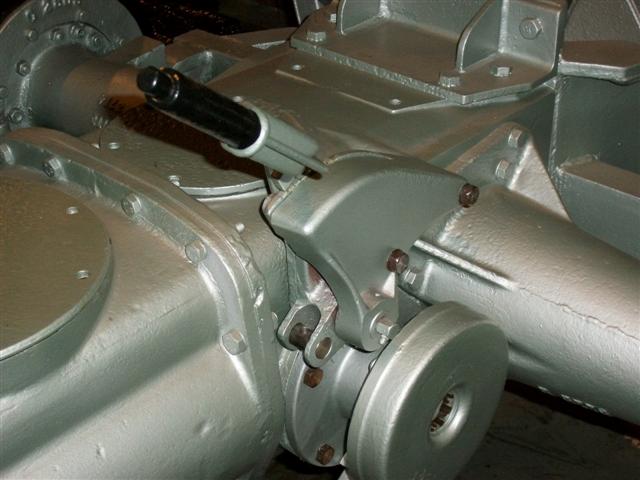

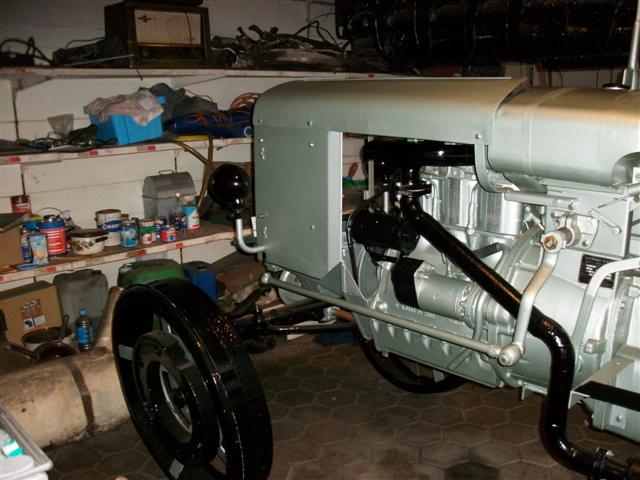

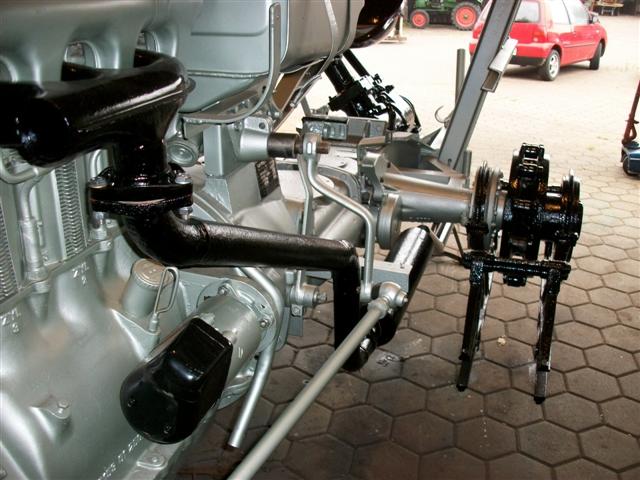

Krümmer und Lichtmaschine Handbremshebel

Auch die komplette Auspuffanlage ist zunächst angepasst, und anschliessend lackiert am
Grabenreiniger montiert worden.

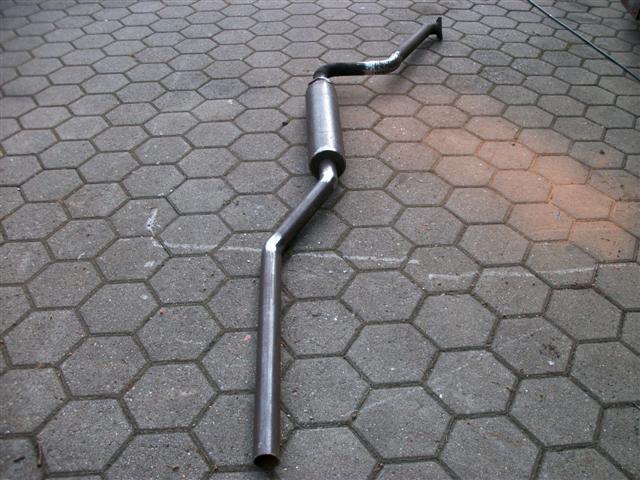

Auspuff angepasst Auspuff lackiert

Auspuff montiert

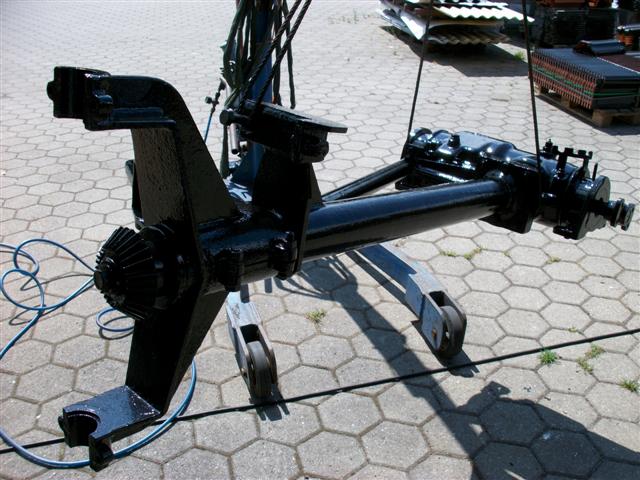

Das letzte verbliebene Großteil ist das Winkelgetriebe, welches über die Zapfwelle die
Grabenreinigungsschnecke wahlweise in beide Richtungen antreibt.

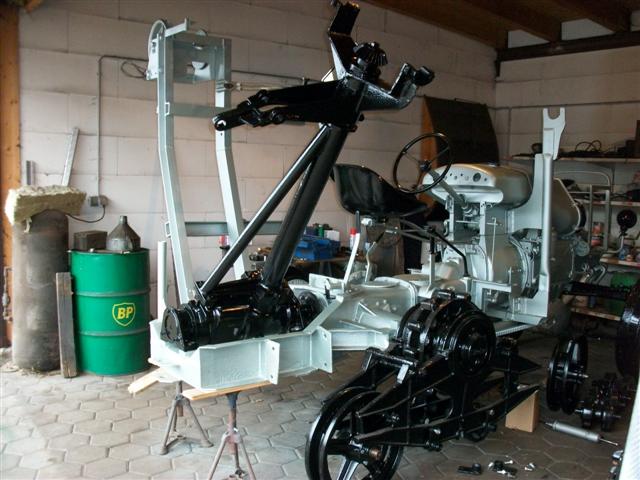

Winkelgetriebe grundiert Winkelgetriebe lackiert

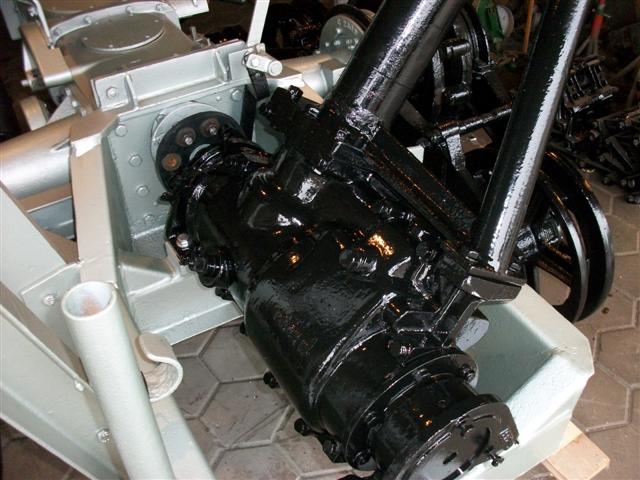

Winkelgetriebe montiert

Heute war ein großer Tag !

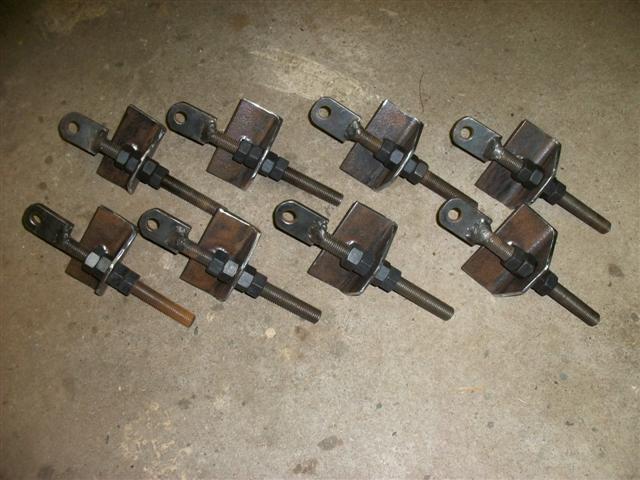

nachdem als letzte Kleinteile insgesamt 8 neue Kettenspanner gefertigt wurden,
konnte es am heutigen Donnerstag endlich losgehen.

Federspanner Prototyp alle neuen Federspanner

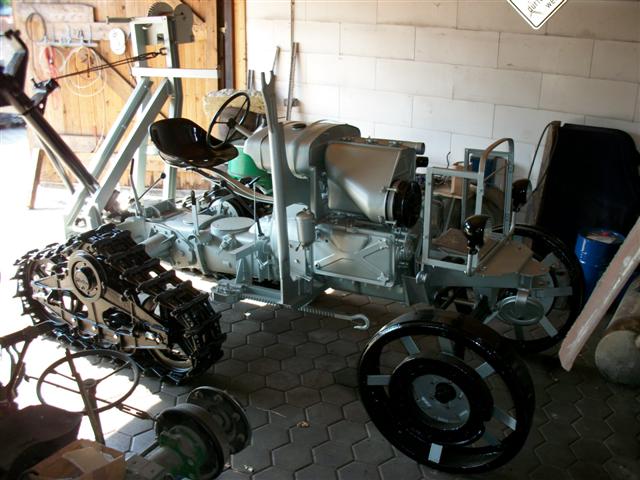

Nach fast zweieinhalb Jahren konnte die Moorburg wieder auf Ihre Ketten gestellt werden !

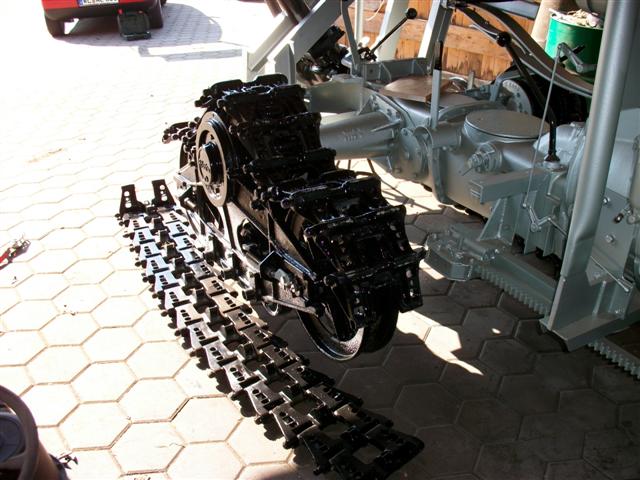

Ketten ausgelegt

Ketten montiert

Am heutigen Samstag startete die nächste Großaktion ! Aus einem Kettenschlepper wurde
wieder ein Grabenreiniger. Heißt, die Förderschnecke kam wieder an Ihren angestammten Platz.

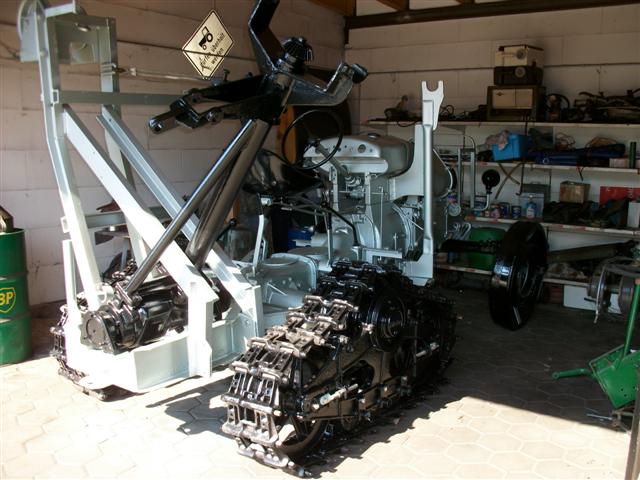

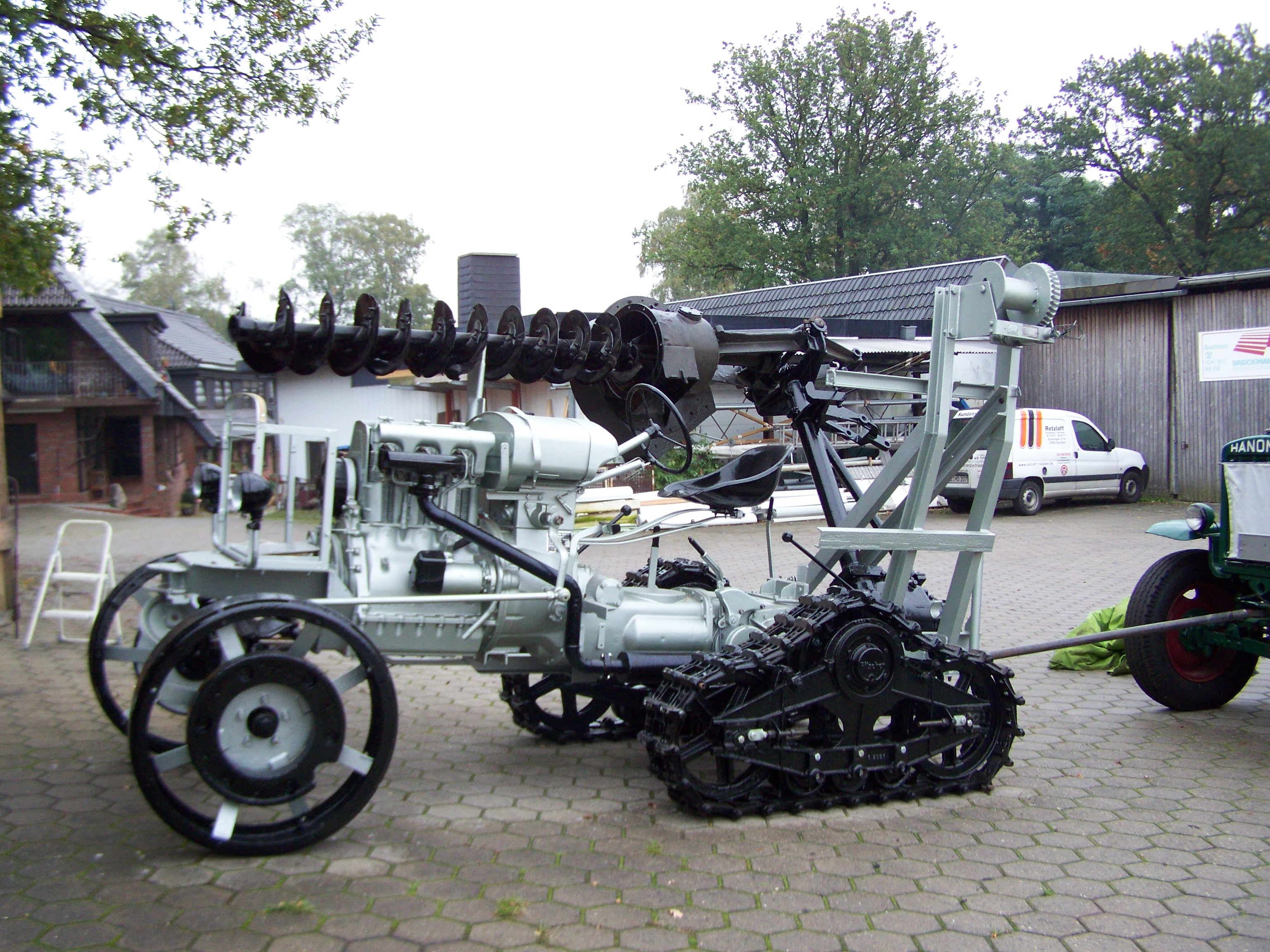

Moorburg im Tageslicht

Hierfür wurde die Moorburg erstmalig auf ihren augearbeiteten Laufwerken aus der Werkstatt
gezogen, und mittels eines Gabelstaplers wurde die massive Schnecke zugefürt.

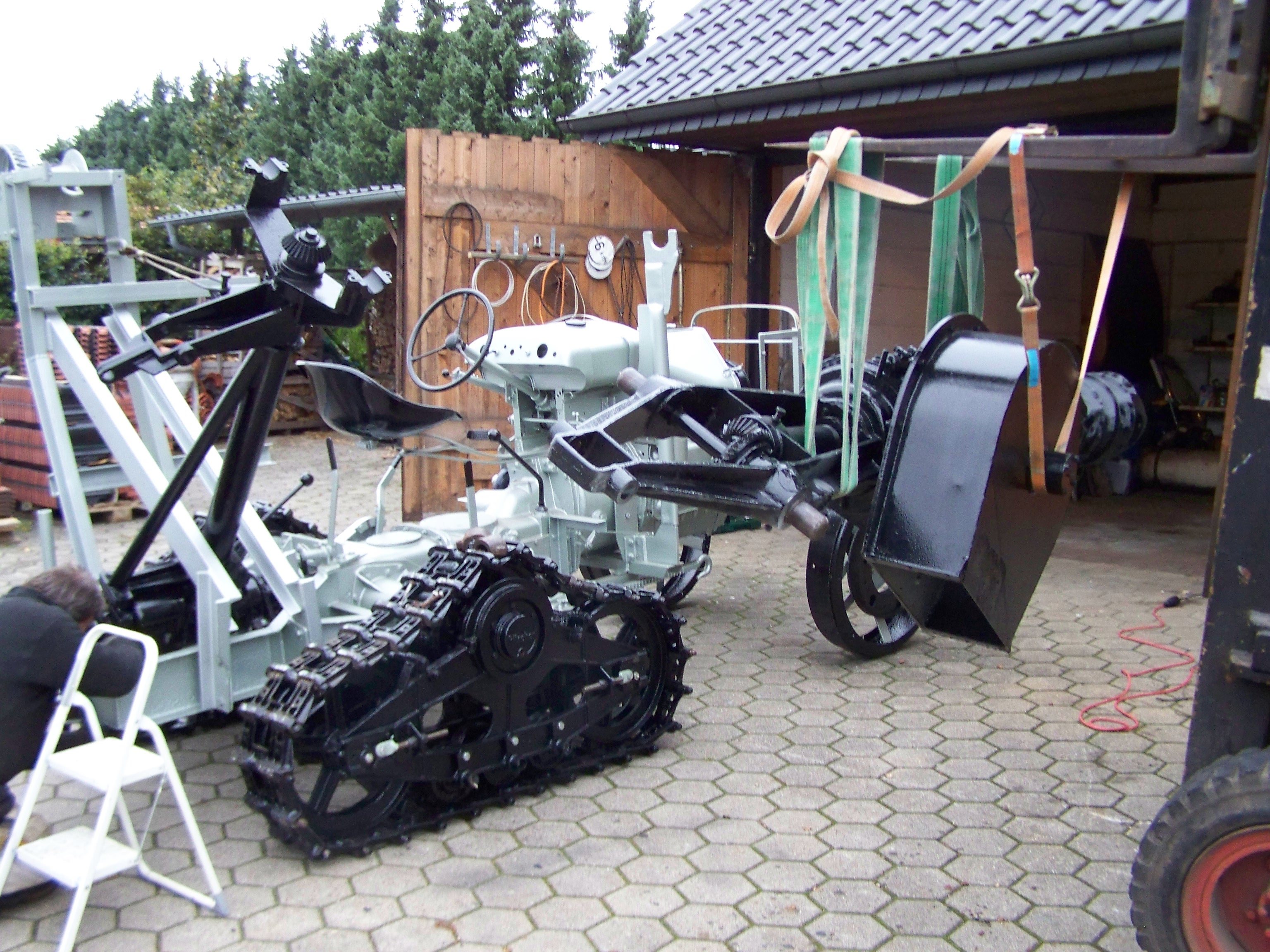

Schnecke am Gabelstapler

Die Schnecke wurde verschraubt, und konnte dann in Ihrer vorderen Transportstellung abgelegt werden.

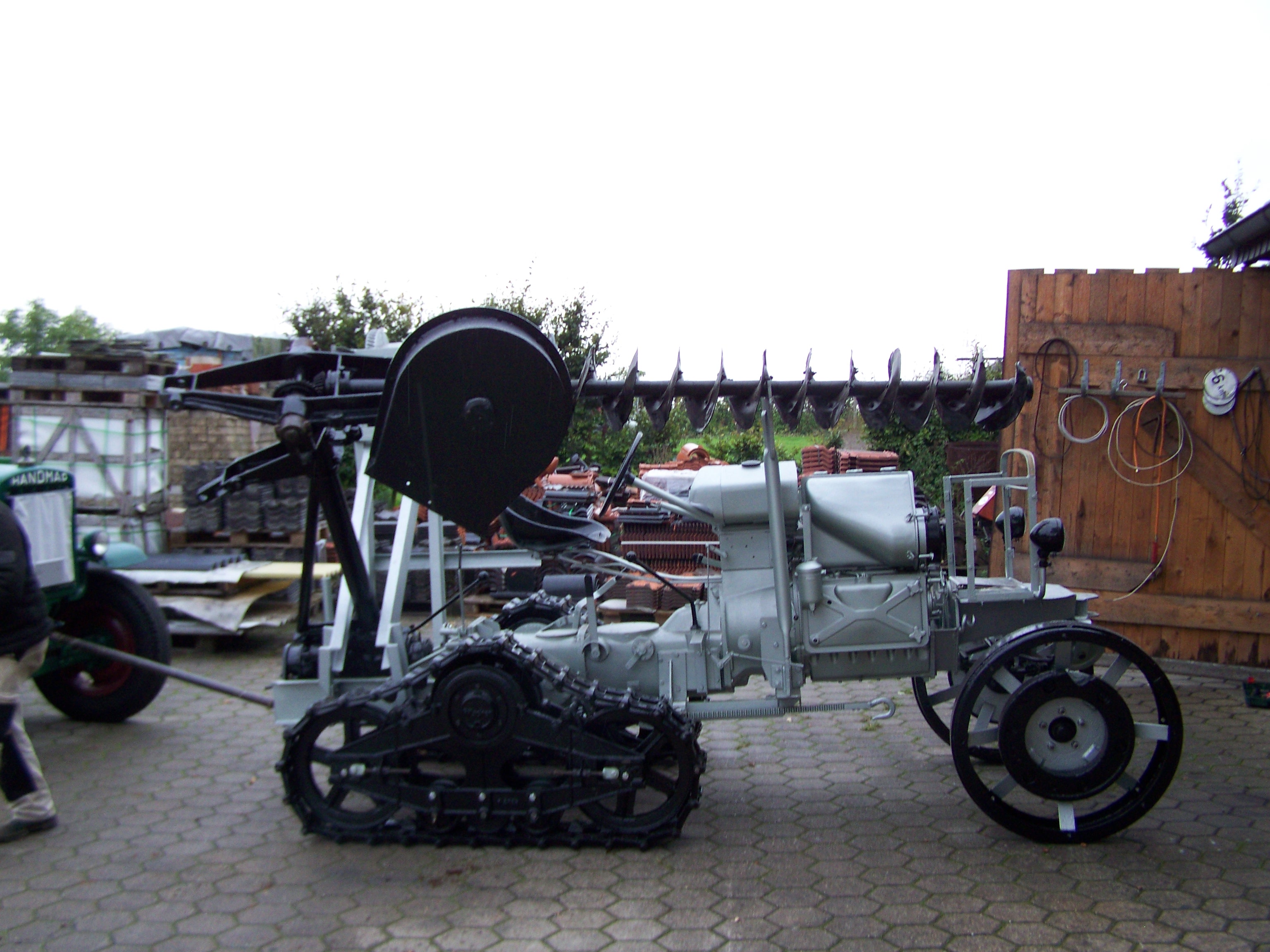

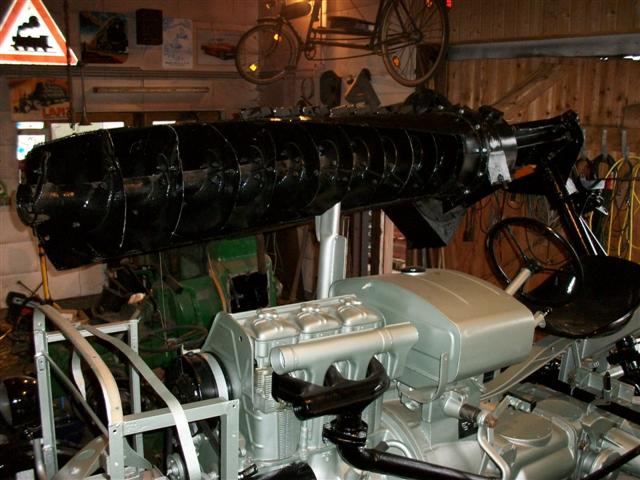

Schnecke montiert

So, die großen Komponenten sind alle wieder beisammen,
jetzt folgt Aufarbeitung und Montage diversester Anbauteile.

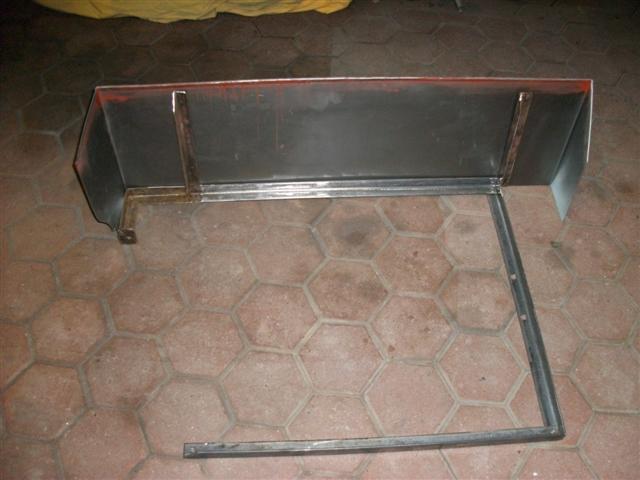

Als erstes entsteht ein neuer Rahmen für die Trittbleche inkl. Der Fahrerstandseinfassung.

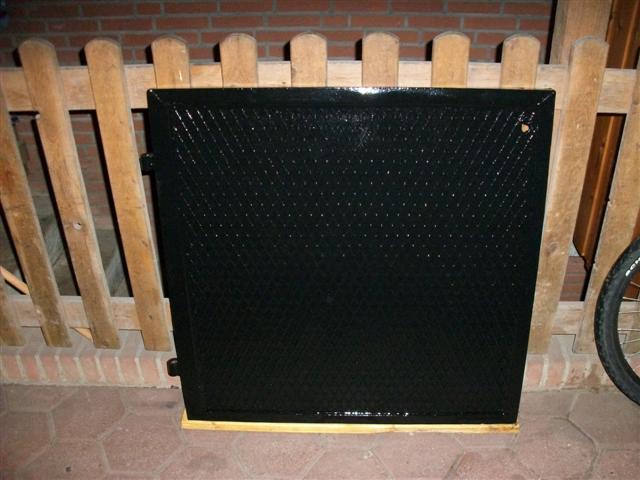

Rahmen Trittbleche

Dann wurde die Plattform für den zweiten Mann welcher die Schnecke bedient aufgearbeitet.

Plattform

Am Samstag wurde dann auch die Verkleidung der Schnecke wieder montiert,

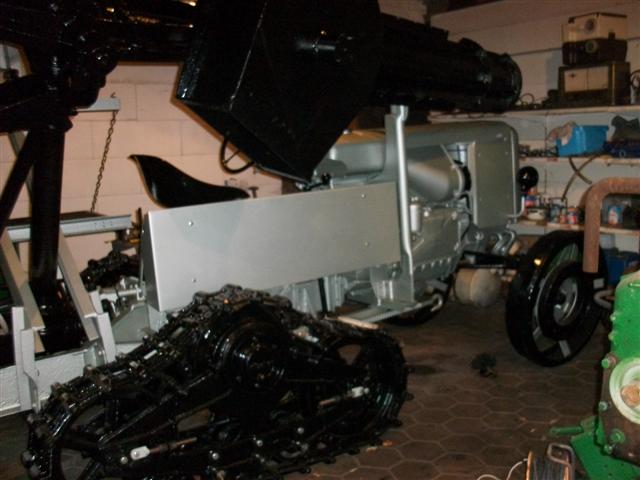

Schneckenverkleidung montiert

und auch der neue Trittblechrahmen wurde montiert.

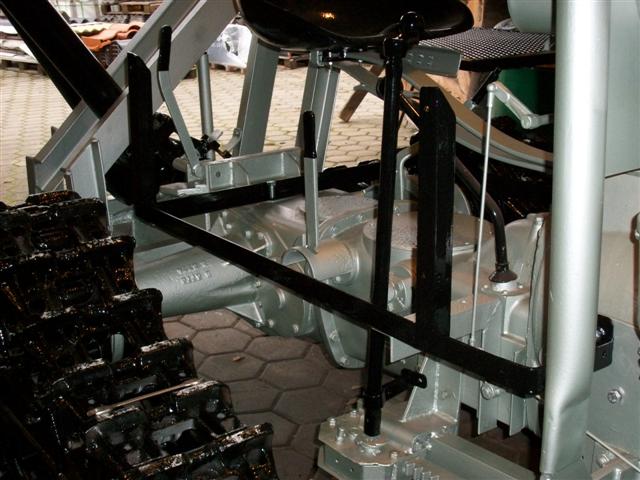

Trittblechrahmen montiert

Die aufgearbeitete Lichmaschine fand samt neuem Keilriemen Ihren Platz,

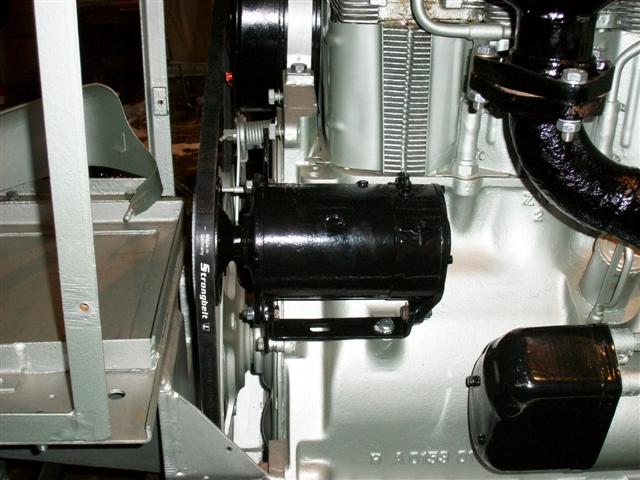

Lichtmaschine montiert

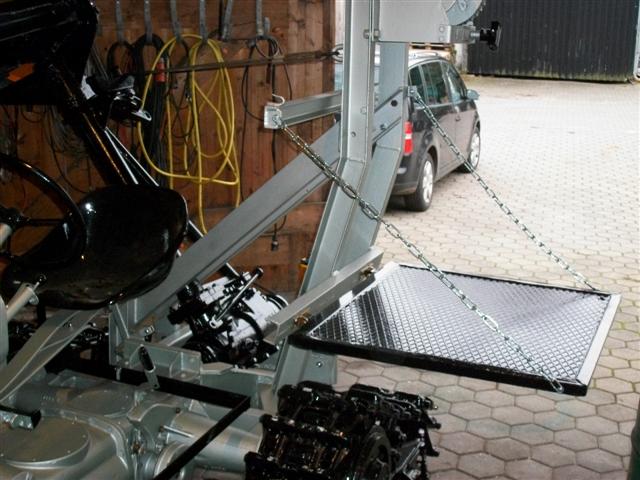

und auch besagte Plattform konnte wieder angebracht werden.

Plattform montiert Samstag der 20.11.2010, und auch an der Moorburg wurde gearbeitet.
Immer mehr der bereits aufgearbeiteten Teile kommen zurück an den Grabenreiniger.

Heute kamen formgebend alle Haubenteile wieder auf die Maschine,
und auch die Verkleidung des Führerstandes wurde montiert.

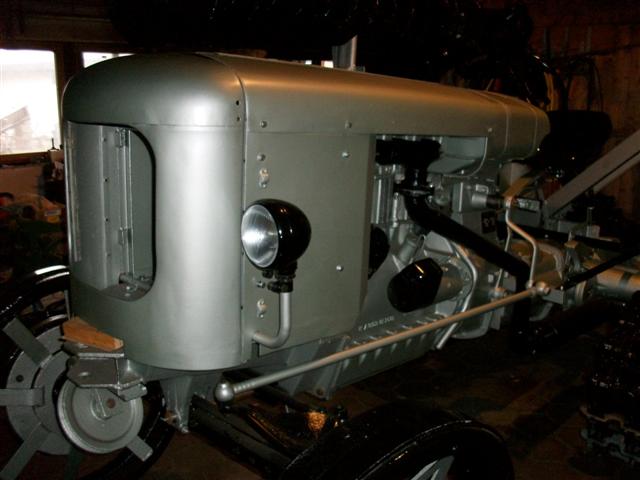

Haubenteile montiert

Führerstandsverkleidung montiert

Heute am 16. Dezember sollte es nun endlich soweit sein. Nach zweieinhalb Jahren sollte
der Dreizylinder Deutzmotor der Moorburg erstmalig wieder zum Laufen gebracht werden.

Doch alle Versuche halfen nicht, der Motor sprang nicht an. Offensichtlich ein Problem
der Dieselversorgung. Ein Freund tippte sofort auf festsitzende Einspritzpumpenelemente.
Das bedeutete dann gleich wieder eine grössere Operation...

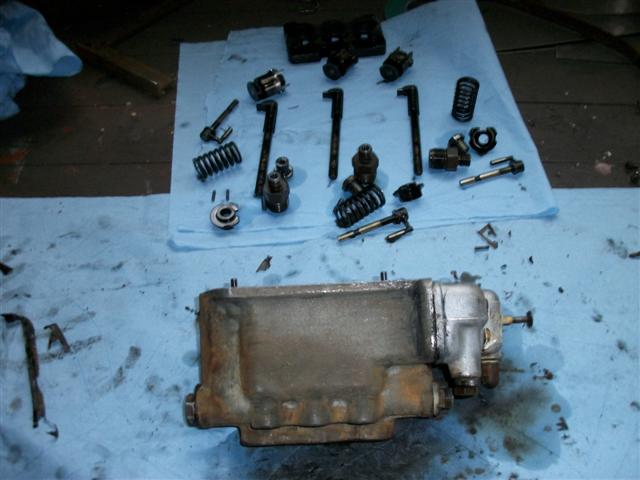

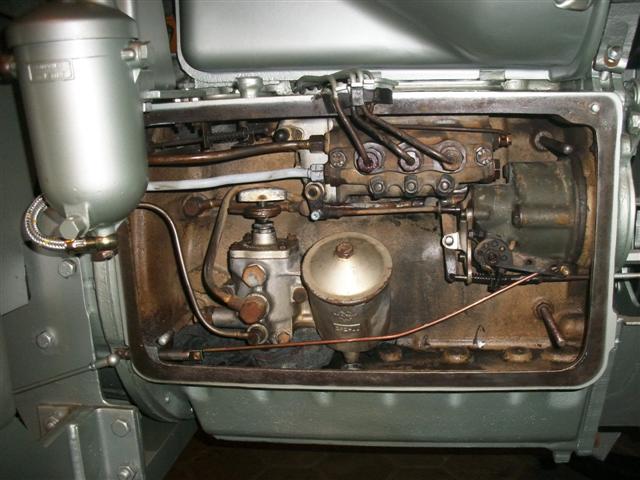

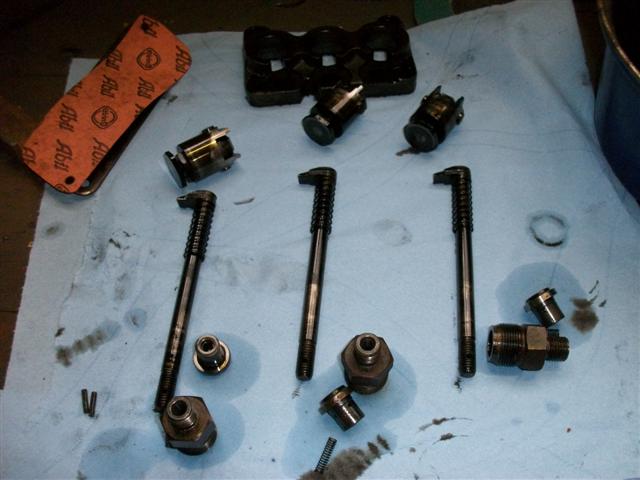

Position ESP ESP zerlegt

Die Totalzerlegung zeigte tatsächlich das vermutete Problem an den Pumpenelementen.
Eine gründliche Reinigung schuf sofort Abhilfe.

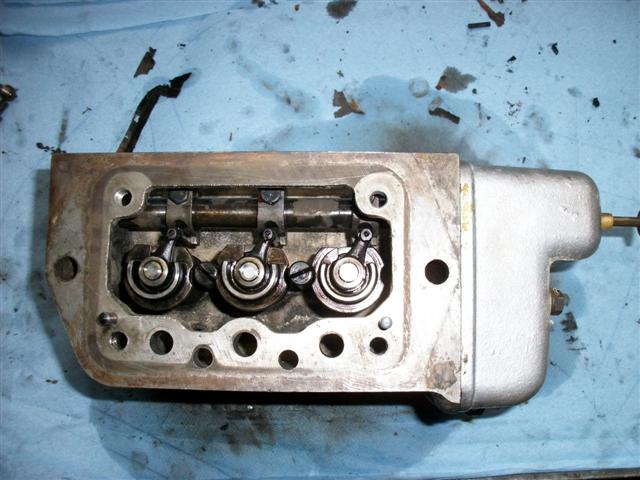

Pumpenstössel ESP gereinigt zusammengebaut

Nach erfolgter Montage der Pumpe trat dann zur grossen Freude der gewünschte Erfolg ein.

Der Motor des Grabenreinigers läuft wieder !

Fortsetzung folgt...
